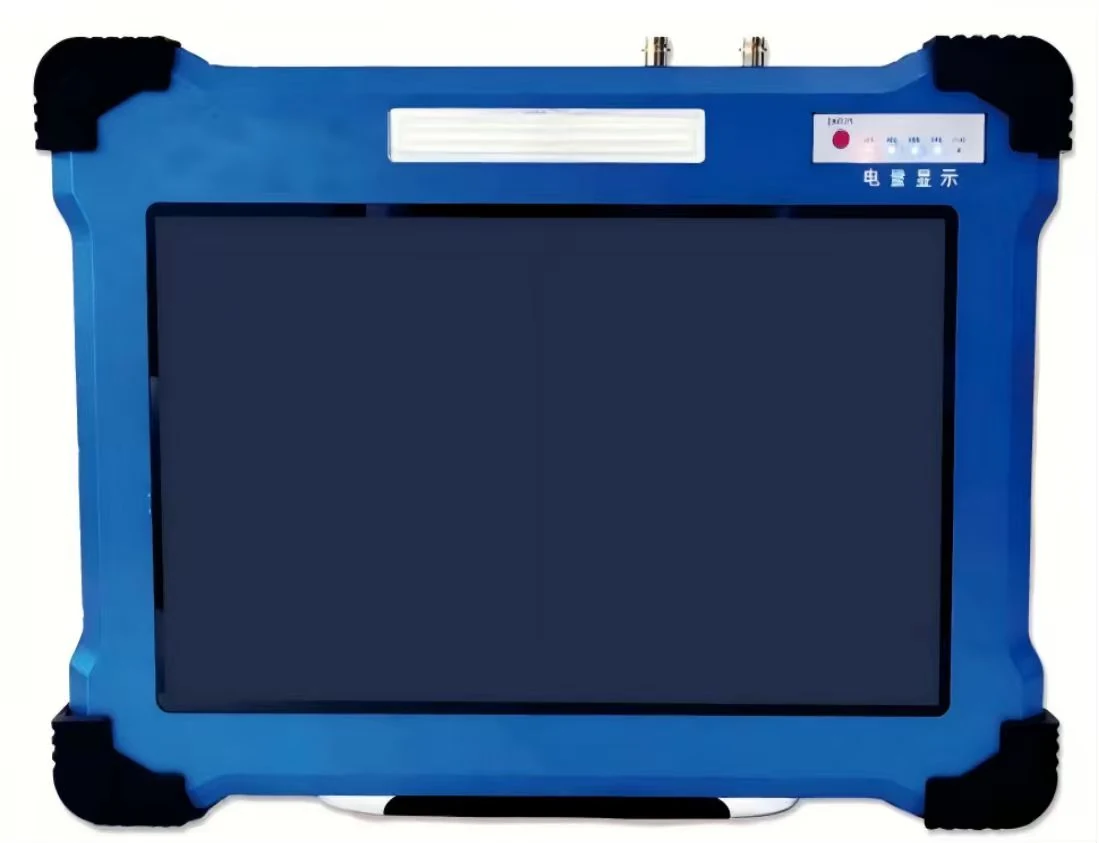

外墙保温层脱空无损检测仪

产品资料与技术参数

产品用途

外墙保温层脱空无损检测仪用于建筑外墙保温系统的脱空、空鼓和粘结异常区域检测。设备通过对外墙表面激励后产生的瞬态振动信号进行采集和分析，辅助判断保温层与基层之间是否存在脱空，并可结合平面成像显示异常位置和范围。

• 适用于既有建筑外墙保温薄抹灰系统质量评估、维修排查和验收复核。
• 适用于保温板、饰面层与基层之间粘结状态异常的无损筛查。
• 适用于外墙空鼓、开裂、渗水隐患排查前的检测定位。
• 检测结果可为后续开窗验证、维修加固和工程质量评估提供参考。

检测原理

检测时在构件表面施加短时激励，外墙保温层、粘结层和基层结构会产生瞬态振动响应。脱空区域与粘结良好区域的等效刚度、阻尼和振动频率不同，设备采集振动信号后通过积分处理、频谱分析、相关分析和滤波处理，对异常区域进行识别。

在现场检测中，可按照网格或测线布点采集数据，并将信号特征转换为平面图像，用颜色或等值区域显示疑似脱空位置。正式判定应结合墙体结构、饰面材料、现场敲击复核和必要的局部验证。

产品特点

• 无损检测：无需大面积破坏外墙饰面，适合既有建筑外墙保温质量排查。
• 信号分析：支持频谱分析、相关分析、滤波和偏差处理，便于区分异常响应。
• 平面成像：可将检测结果按测点或测区呈现，辅助判断脱空范围。
• 单通道采集：适合外墙现场快速布点检测和重点区域复核。
• 工程适用：可用于外墙保温层脱空、空鼓、粘结质量异常等场景。

技术参数

标准和依据

• 《冲击回波法检测混凝土缺陷技术规程》JGJ/T 411-2017
• 《既有建筑外墙保温薄抹灰系统质量评估技术规程》DB65/T 8007-2024
• 现场检测应结合工程设计、外墙构造、饰面材料、粘结方式和实际检测条件确认检测方案。

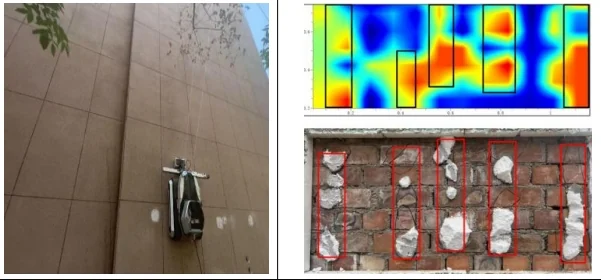

现场检测和结果表达

1. 根据外墙立面、疑似病害区域和检测目的划分测区。
2. 按网格或测线布置测点，记录楼层、轴线、墙面位置和饰面状态。
3. 逐点采集瞬态振动信号，并对异常点进行复测确认。
4. 结合频谱特征和平面成像结果，标注疑似脱空区域。
5. 必要时配合局部开窗、红外热像、敲击复核等方法进行综合判定。

以上内容依据外墙保温层脱空无损检测仪公开产品资料整理。外墙构造、保温材料、饰面层厚度、粘结方式、基层状态和现场环境会影响检测结果，正式工程结论应以现场检测方案、复核数据和项目技术要求为准。
