产品资料与技术参数
应用领域 ：
RK系列锚杆拉拔仪、又称（锚杆拉力计）适用于检测各种锚杆、锚索、钢筋、植筋、膨胀螺栓、化学锚栓、铁路道钉、及各种锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各（质检单位、加固单位、监理单位、大学、煤矿等）常用的检测仪器。。
符合标准：
GB50367-2006《混凝土结构加固设计规范》
JGJ145-2004《混凝土结构后锚固技术规程 》
仪器简介：

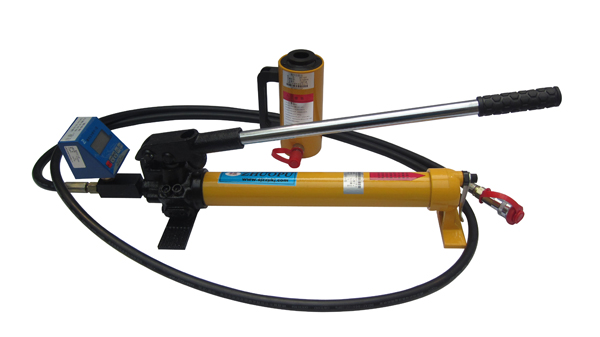

RK-10T/20T/30T/50T/100T型锚杆拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压油管（3米）、配选件(锚具、转换接头、拉杆)和手提便携箱组成，10T～30T吨液压缸为中空自复位式，50T～100T吨液压缸为手动复位式（可配电动泵），本仪器中的数值显示部分为一体式多功能显示仪表采用的传感器灵敏度高、数值准确可直接读取拉力值（kN）并有自动计算、峰值保持、存储和查询功能，带有背光显示、中空液压缸加有防尘系统和进口密封圈，使用寿命长，特别适合试验室和现场使用，操作简单，易学易用。
产品具体特点：
|
数显表 |
机械部分 |
|
传感器 |
镀镍活塞和滑套 |
|
测量精度1% |
新型密封圈、工作可靠 |
|
数据存储、数据查看 |
自动弹簧复位，结构简单 |
|
自动关机功能 |
中空部分带防尘套 |
|
峰值保持 |
过载保护 |
|
数据修正 |
表面耐腐蚀静电喷涂 |
|
液晶照明 |
快速防漏油接头 |
技术参数:
|
型号 |
油缸中心孔 |
油缸行程 |
测量范围 |
油缸重量 |
常用锚具 |
拉杆 |
常用接头 |
|
RK-10T |
27mm |
60mm |
0-100KN |
6Kg |
Φ6-20 |
M18 |
M6-20 |
|
RK-20T |
34mm |
80mm |
0-200KN |
13Kg |
Φ6-25 |
M22 |
M6-24 |
|
RK-30T |
45mm |
80mm |
0-300KN |
15Kg |
Φ6-32 |
M30 |
M6-27 |
|
RK-50T |
60mm |
120mm |
0-500KN |
25Kg |
Φ6-40 |
M40 |
M6-39 |
|
RK-100T |
85/95mm |
150mm |
0-1000KN |
58Kg |
Φ25-40 |
M40 |
M24-39 |
选配件全套规格；
|
锚具
|
检测锚杆、钢筋.
植筋、锚索、类产
品试验配件 |
Φ6、Φ8、Φ10、Φ12、 Φ14、Φ16、Φ18、Φ20 Φ22、Φ25、Φ28、Φ32 Φ36、Φ38、Φ40、Φ50 |
|
拉杆及转换接头
|
检测膨胀螺栓、化
学锚栓等带螺纹类
产品试验配件 |
M6、M8、M10、M12 M14、M16、M18 、M14 M16、M18、M20、M22 M24、M27、M30、M33、 M36、M39 |
产品配置：
|
名称 |
数量 |
备注 |
|
手动泵 |
1台 |
（含3米油管） |
|
液压缸 |
1台 |
|
|
数显表 |
1块 |
|
|
铁皮箱 |
1个 |
|
|
说明书、合格证、保修卡、装箱单 |
各1份 |
|
|
9V电池 |
1块 |
备用 |
|
锚具 |
根据需要另配 |
配选件 |
|
拉杆及转换接头 |
根据需要另配 |
配选件 |
