产品资料与技术参数
产品用途：
◆ 探测构造破碎带；探测地下隐埋物体、古墓遗址、洞穴和采空区。
◆ 液化分析、场地响应测试
◆ 大坝、河堤安全探测。
◆ 探测滑坡体的滑动带和滑动面起伏形态。
◆ 地质体卓越振动周期检测，波速测试等。
◆ 用于查明地下地质构造，划分覆盖层及进行岩性分层。
符合规范：
◆ 《多道瞬态面波勘察技术规程JGTT143-2004》
产品特点：
◆ 安全防爆箱，封闭式接头，整机防水性好；
◆ 双屏工作模式，现场操作和远程操控更直观、高效；
◆ 低功耗平台+嵌入式操作系统，仪器功耗更低，同时可外接电源；
◆ 电源扩展工作时间；
◆ 24位高性能AD，各通道同步采样，采样间隔准确，为反演提供真实可靠的数据；
◆ 通道可任意进行扩展，最大通道数可至252道；
◆ 向导式软件操作设计，操作简单快捷；
◆ 同时支持有线、无线两种工作方式，无线稳定距离大于50米；
◆ 专业分析软件，五种频散分析方法可选，可扩展处理勒夫波数据；
◆ 反演过程操作简单，算法稳定可靠，迭代结构收敛；
◆ 支持基阶与高阶频散曲线联合反演；
◆ 测线数据批量处理，形成剖面图。
性能参数：
|
型号 |

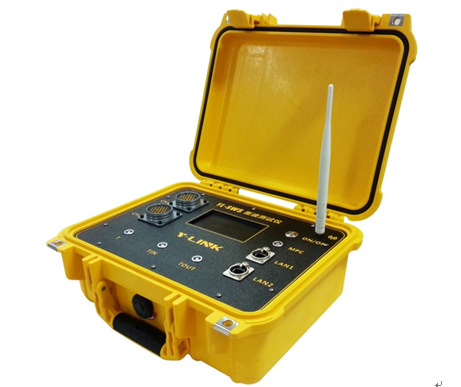

SWS面波测试仪 |
|
主控单元 |
外置笔记本 |
|
显示屏 |
4.7”真彩液晶显示屏 |
|
供电模式 |
内置高性能复充锂电池≥12小时 |
|
数据传输 |
USB |
|
工作模式 |
有线/无线可选 |
|
语音提示 |
智能语音提示 |
|
采样间隔 |
4~40000μs 分档可选 |
|
采样分辨率 |
24位AD |
|
动态范围 |
>110dB |
|
道间串扰 |
<1/500 |
|
通道相位误差 |
<0.1ms |
|
频率带宽 |
0.1~5000Hz |
|
通道数 |
12/24 |
|
数据处理对象 |
瑞雷波、勒夫波 |
|
曲线反演 |
支持基阶与高阶频散曲线联合反演 |
|
测线数据处理 |
批量处理，形成剖面图 |
|
工作温度 |
-20℃ ～ +55℃ |
标准配置：
SWS面波测试仪（12通道）
|
序号 |
品名 |
数量 |
单位 |
备注 |
|
1 |
SWS主机 |
1 |
台 |
|
|
2 |
平板电脑 |
1 |
台 |
|
|
3 |
触发传感器(30米) |
1 |
套 |
|
|
4 |
面波检波器 |
12 |
个 |
|
|
5 |
小折射线 |
1 |
根 |
|
|
6 |
电源充电器 |
1 |
个 |
|
|
7 |
测试分析软件一套 |
1 |
套 |
|
|
8 |
U盘 |
1 |
个 |
|
|
9 |
仪器箱 |
1 |
个 |
|
SWS面波测试仪（24通道）
|
序号 |
品名 |
数量 |
单位 |
备注 |
|
1 |
SWS主机 |
1 |
台 |
|
|
2 |
平板电脑 |
1 |
台 |
|
|
3 |
触发传感器(30M) |
1 |
套 |
|
|
4 |
面波检波器 |
24 |
个 |
|
|
5 |
小折射线 |
2 |
根 |
|
|
6 |
电源充电器 |
1 |
个 |
|
|
7 |
测试分析软件一套 |
1 |
套 |
|
|
8 |
U盘 |
1 |
个 |
|
|
9 |
仪器箱 |
1 |
个 |
|

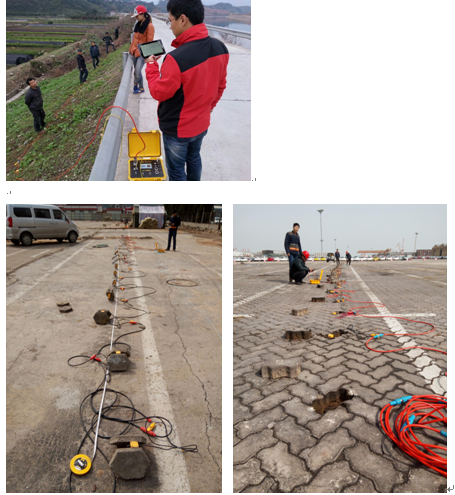

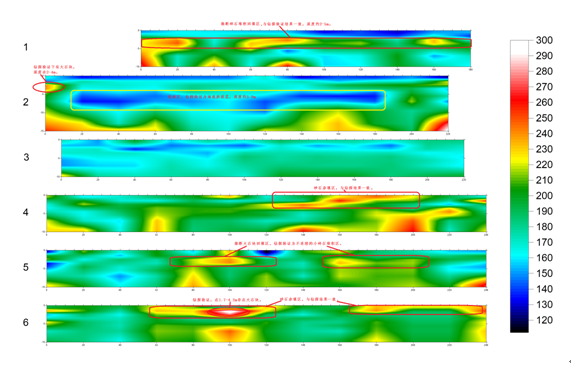

工程案例:
