产品资料与技术参数
产品用途：
◆ 基桩低应变反射波法完整性检测
产品特点：
◆ 8.4” 真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用任意工作环境。
◆ 人体工学设计，高强度铝合金结构，重量轻，体积小，长时间工作更轻松。
◆ 低功耗技术平台+内置高性能复充锂电池，满足长时间待机。
◆ 向导式操作流程设计，步骤优化，操作简单，检测高效。
◆ 采集数据准确，波形清晰，信噪比高，易于判读。
◆ 一体化多功能接口，软件升级、数据导出、仪器充电更便捷。
◆ 内置高灵敏度传输天线，无线传输稳定可靠。
产品指标：
|
型号 |
PIT |
|
主控单元 |
低功耗嵌入式工业计算机 |
|
显示屏 |
8.4寸真彩液晶显示屏（高亮）800×600 |
|
存储容量 |
8G |
|
供电模式 |
内置高性能复充锂电池≥6小时 |
|
操作方式 |
触摸屏 |
|
数据传输 |
USB2.0 |
|
采样间隔 |
5μs ～ 65535μs |
|
记录长度 |
1024点 |
|
采样分辨率 |
16位AD |
|
系统噪声 |
＜30μv |
|
动态范围 |
≥100dB |
|
信号带宽 |
5Hz ～ 12KHz |
|
通道数 |
1 |
|
传感器 |
速度计、前置IC压电加速度计 |
|
工作温度 |
-20℃ ～ +55℃ |
|
体积 |
266×180×50mm |
|
重量 |
约1.9kg |
符合规范：
◆ 《建筑基桩检测技术规范JGJ 106-2003》
◆ 《公路工程基桩动测技术规程JTG/TF81-01-2004》
◆ 《铁路工程基桩检测技术规程TB 10218-2008》
◆ 《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
标准配置：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
PIT主机 |
1台 |
含电源适配器 |
|
2 |
前置IC压电加速度计加速度 |
1只 |
含5米/20米连接电缆 |
|
3 |
速度传感器 |
1只 |
5米/15米/30米连接电缆 |
|
4 |
组合手锤 |
1只 |
/ |
PIT选购配件报价：
|
序号 |
项目 |
规格 |
备注 |
|
|
1 |
低应变速度计 |
/ |
高精度 |
|
|
2 |
低应变速度计连接电缆 |
5米 |
|
|
|
3 |
低应变加速度计 |
/ |
高精度 |
|
|
4 |
组合手锤 |
/ |
|
|
|
5 |
力棒 |
|
|
|
|
6 |
低应变无线采集模块 |
/ |
50米以上采集距离 |
|
软件特点
◆ 完善的波形浏览编辑功能，支持移动、压缩、扩展、旋转等多种操作。
◆ 支持数字滤波、指数放大、积分、微分、频谱分析等多种分析功能。
◆ 判读方式、分析模式、显示模式多样化，使波形分析更便捷、判读准确。
◆ 完整显示基桩检测基本信息和波形数据，编辑灵活。
◆ 支持批量标注功能，完整性描述自动填写功能，降低分析强度。
◆ 可输出单桩报告、工程报告、汇总报告等多种类型报表，输出曲线清晰度高。
◆ 可灵活实现自定义报表输出格式。

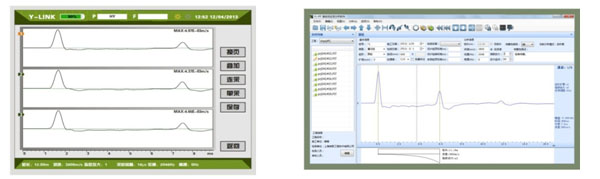

软件界面
