产品资料与技术参数
产品用途：
◆ 场地勘察剪切波波速测试
◆ 场地勘察地脉动卓越周期测试
产品特点：
◆ 8.4”真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用环境广泛。
◆ 人体工学设计，高强度铝合金结构，重量轻，体积小，长时间工作更轻松。
◆ 向导式操作流程设计，检测步骤优化，操作简单，检测高效。
◆ 低功耗技术平台+内置高性能复充锂电池，满足长时间地脉动测试。
◆ AD动态范围大，信噪比高。
产品指标：
|
型号 |
SWT |
|
主控单元 |
低功耗嵌入式工业计算机 |
|
显示屏 |
8.4”真彩液晶显示屏（高亮）800x600 |
|
存储容量 |
8G |
|
供电模式 |
内置高性能复充锂电池≥6小时 |
|
操作方式 |
触摸屏 |
|
数据传输 |
USB2.0 |
|
采样间隔 |
5μs ～ 65535μs |
|
记录长度 |
512~8192点 五档可调 |
|
采样分辨率 |
16位AD |
|
信号带宽 |
0.1Hz ～ 2000Hz |
|
通道数 |
5通道（外触发通道1个，采样通道4个） |
|
工作温度 |
-20℃ ～ +55℃ |
|
体积 |
266×180 ×50 mm |
|
重量 |
2.8 kg |
符合规范：
◆ 《建筑抗震设计规范GB50011-2001》
◆ 《岩土工程勘察规范GB50021-2001》
◆ 《地基动力特性测试规范GB/T50269-97》
标准配置：
|
序号 |
名 称 |
数量 |
备注 |
|
1 |
SWT采集仪 |
1台 |
/ |
|
2 |
电源适配器 |
1只 |
12.6V |
|
3 |
井中三分量检波器 |
1只 |
60米电缆，剪切波用 |
|
4 |
速度型触发传感器 |
1只 |
含15米连接电缆 |
软件特点
◆ 完善的波形浏览编辑功能，支持数字滤波、波形放大缩小、波形移动、指数放大等操作。
◆ 输出报表格式、内容可灵活设置。
◆ 支持原始波形图、波速图、汇总数据表等多种显示和输出方式，满足不同工程需要。
◆ 测点定义、修改方便直观，便于波形分析。

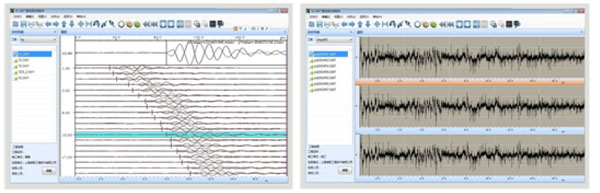

软件界面
