产品资料与技术参数
产品用途：
◆ 基桩超声波透射法完整性检测
◆ 混凝土裂缝深度检测
◆ 混凝土超声回弹综合法强度检测
◆ 地质勘察岩体纵波波速测试
◆ 隧道岩体松动圈检测
◆ 非金属材料动弹力学参数测试
产品特点：
◆ 连续自动提升，多通道自动循测，可满足任意剖面自由组合。
◆ 智能判读，首波声时、声幅判读准确。
◆ 剖面测试波形增益、延迟多点触控可调。
◆ 向导式操作流程设计，步骤优化，操作简单，检测高效。
◆ 人体工学设计，长时间工作更轻松。
◆ 低功耗技术平台+内置高性能复充锂电池，满足长时间待机。
◆ 一体化自动计数提升装置，防水、抗震设计，连接可靠。
◆ 一体化多功能接口，软件升级、数据导出、仪器充电便捷。
◆ 12.1”真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用多种工作环境。
产品指标：
|

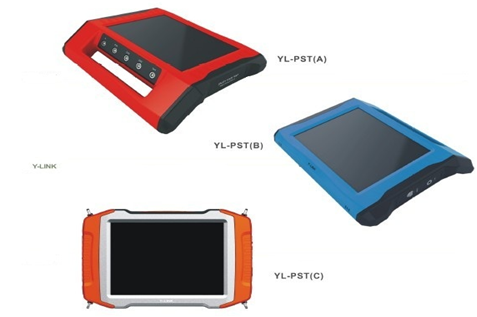

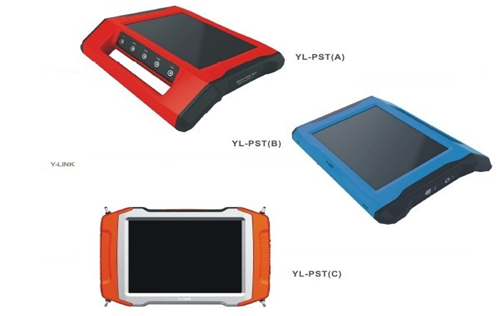

型号 |
PST(A) |
PST(B) |
PST(C) |
|
通道数 |
四通道（独立可控、
自发自收） |
三通道（独立可控、自发自收） |
二通道（独立发射，二个接收通道） |
|
测试剖面 |
六个剖面 |
三个剖面 |
二个剖面 |
|
显示模式 |
12.1寸真彩液晶屏（高亮）1280×768 |
8.4寸真彩液晶屏（高亮）
800 x 600 |
|
|
采样方式 |
连续提升，多通道自动循测 |
连续提升，独立发射、独立接收 |
|
|
供电模式 |
内置高性能复充锂电池 |
内置高性能复充锂电池 |
|
|
主控单元 |
低功耗嵌入式工业计算机 |
||
|
存储容量 |
8G（>400根试桩完整测试数据） |
||
|
操作方式 |
触摸屏 |
||
|
数据传输 |
USB2.0 |
||
|
计数方式 |
自动计数 |
||
|
采样间隔 |
0.1μs ～ 65535μs |
||
|
记录长度 |
512/1024点 |
||
|
发射电压 |
500V/1000V可选 |
||
|
动态范围 |
≥100dB |
||
|
声时准确度 |
≤0.1% |
||
|
声幅准确度 |
≤3% |
||
|
发射脉宽 |
0.1μs ～ 200μs连续可调 |
||
|
频带宽度 |
1kHz ～ 300kHz |
||
|
工作温度 |
-20℃ ～ +55℃ |
||
|
体积 |
375×300×90mm |
266×180×50mm |
|
|
重量 |
3.1kg |
2.0kg |
|
符合规范：
◆ 《建筑基桩检测技术规范JGJ 106-2003》
◆ 《公路工程基桩动测技术规程JTG/TF81-01-2004》
◆ 《铁路工程基桩检测技术规程TB 10218-2008》
◆ 《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
◆ 《超声回弹综合法检测混凝土强度技术规程CECS02:2005》
◆ 《超声法检测混凝土缺陷技术规程CECS21:2000》
◆ 《铁路工程结构混凝土强度检测规程TB10426-2004》
PST(A)标准配置：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
PST（A）采集仪 |
1台 |
含连接电缆 |
|
2 |
深度计数器及连接电缆 |
1只 |
含连接电缆 |
|
3 |
跨孔探头（径向换能器） |
4只 |
50/70/100米任选 |
|
4 |
平面探头及连接线 |
2只 |
50KHZ |
|
5 |
孔口滑轮 |
4只 |
/ |
PST(B)标准配置：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
PST(B)采集仪 |
1台 |
含连接电缆 |
|
2 |
深度计数器及连接电缆 |
1只 |
含连接电缆 |
|
3 |
跨孔探头（径向换能器） |
3只 |
50/70/100米任选 |
|
4 |
孔口滑轮 |
3只 |
/ |
PST(C)标准配置：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
PST(C)采集仪 |
1台 |
含连接电缆 |
|
2 |
平面声波换能器及连接电缆 |
2只 |
15/30/50/100KHZ任选 |
|
3 |
深度计数器及连接电缆 |
1只 |
含连接电缆 |
|
4 |
跨孔探头（径向换能器） |
3只 |
50/70/100米任选 |
|
5 |
孔口滑轮 |
3只 |
/ |
PST选购配件：
|
序号 |
项目 |
规格 |
|
备注 |
|
1 |
平面声波换能器 |
|
|
纵波测试用 |
|
2 |
绕线轮 |
|
|
/ |
|
3 |
孔口滑轮 |
|
/ |
|
|
4 |
一发一收跨孔换能器 |
L50米 |
|
桩基透射检测用 |
|
L70米 |
|
桩基透射检测用 |
||
|
L100米 |
|
桩基透射检测用 |
||
|
5 |
一发一收跨孔换能器（含放大器） |
L50米 |
|
岩石地质孔间波速测试用 |
|
6
|
一发双收单孔换能器 |
L50米 |
|
岩石地质孔内波速测试用 |
|
L100米 |
|
岩石地质孔内波速测试用 |
||
|
7 |
三角支架 |
/ |
|
/ |
软件特点
◆ 智能判读，首波声时、声幅判读准确。
◆ 提供数据合并功能，满足漏测和多管测试情况下的测试需求。
◆ 完善的剖面波形浏览编辑功能。
◆ 提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能。
◆ 支持数字滤波、声时修正、频谱细化等多种分析功能。
◆ 支持曲线图、波列图、数据表、灰度图等多种波形显示方式。
◆ 输出报表格式、内容可灵活定制，满足不同工程需要。
◆ 支持输出Word、Excel、BMP等多种格式。
◆ 支持多种检测规范。
