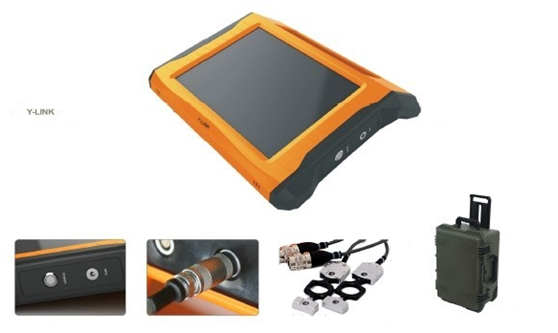

产品资料与技术参数
产品用途：
◆ 基桩高应变承载力和桩身完整性检测
◆ 预制桩打入时的桩身应力监测
◆ 基桩低应变反射波法
产品特点：
◆ 12.1”真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用环境广泛。
◆ 人体工学设计，高强度铝合金结构，重量轻，体积小，长时间工作更轻松。
◆ 实时监测现场传感器安装状态，并兼容市场主流接头及传感器。
◆ 向导式操作流程设计，检测步骤优化，操作简单，检测高效。
◆ 自动实现连续采集、叠加、平衡调节功能；时域、频域分析精度高。
◆ AD动态范围大，信噪比高；自适应浮点放大，波形不失真。
◆ 采集数据准确，应变自动均衡调节，消除信号漂移。
◆ 采样速度快，实时完成大于60锤/分钟的采集和监控工作。
◆ 现场即现CASE法分析结果，即现速度、力曲线和承载力与打击力。
◆ 现场流程优化仿真，即现缺陷位置，完整性判断一目了然。
产品指标：
|
型号 |
PDT |
|
主控单元 |
低功耗嵌入式工业计算机 |
|
显示屏 |
8.4寸真彩液晶显示屏（高亮）640×480 |
|
存储容量 |
8G |
|
供电模式 |
内置高性能复充锂电池 |
|
操作方式 |
触摸屏 |
|
采样间隔 |
5μs ～ 65535μs |
|
记录长度 |
1024点 |
|
采样分辨率 |
16位AD |
|
信号带宽 |
1Hz ～ 12KHz |
|
浮点放大器 |
1～256倍（ 根据信号大小仪器自动调节） |
|
系统噪声 |
＜20μv |
|
动态范围 |
≥100dB |
|
数据传输模式 |
USB |
|
通道数 |
4通道（2通道加速度+2通道应变） |
|
传感器 |
速度计、前置IC压电加速度计、应变环 |
|
工作温度 |
-20℃ ～ +55℃ |
|
体积 |
266×180 ×50 mm |
|
重量 |
1.9 kg |
符合规范：
◆ 《建筑基桩检测技术规范JGJ 106-2003》
◆ 《公路工程基桩动测技术规程JTG/TF81-01-2004》
◆ 《铁路工程基桩检测技术规程TB 10218-2008》
◆ 《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
标准配置：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
PDT主机 |
1台 |
/ |
|
2 |
高应变前置IC压电加速度计 |
1对 |
高精度 |
|
3 |
高应变应变环 |
1对 |
/ |
|
4 |
高应变测试电缆 |
1根 |
L=20米 |
|
5 |
低应变前置IC压电加速度计 |
1只 |
含5米/20米连接电缆 |
PDT选购配件：
|
序号 |
项目 |
规格 |
备注 |
|
|
1 |
高应变信号处理及拟合分析软件 |
Cap-wap |
高应变拟合计算桩基承载力 |
|
|
2 |
高应变测试电缆 |
20米 |
高应变测试用 |
|
|
3 |
高应变前置IC压电型加速度计 |
2米 |
含底座、高应变测试用 |
|
|
4 |
高应变应变环 |
2米 |
高应变测试用 |
|
|
5 |
基桩完整性定量分析软件 |
Cpsa |
低应变拟合计算缺陷程度 |
|
|
6 |
低应变前置IC压电加速度计 |
20米 |
低应变测试用。含连接电缆 |
|
|
7 |
组合手锤 |
|
低应变测试用 |
|
软件特点
◆ 提供CASE分析及拟合分析功能，并提供设置方法。
◆ 提供自动分析和拟合功能，并可对结果进行人工修正和干预。
◆ 提供多种参考土模型，贴近各类地质特性要求。
◆ 提供原始信号处理功能，包括数字滤波，定桩长、定波速处理，波形移动等。
◆ 分析结果可快速查看，并可和历史结果对比切换。
◆ 提供Word、Bmp等多种输出功能。

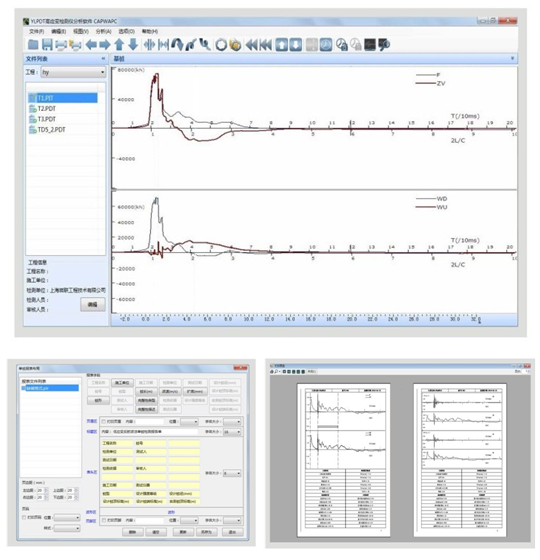

软件界面
