产品资料与技术参数

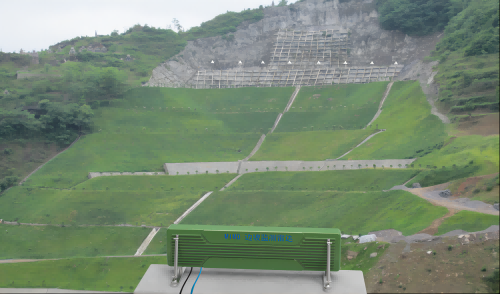

系统简介MIMO边坡监测雷达是一款基于宽带MIMO阵列的高精度、便携式微波干涉测量微变形监测产品，采用非接触方式对目标体进行高精度的不间断循环测量，并精确测量被监测目标的位移变化及位移速度，可精准追踪缓慢、微小的位移，从而实现对被监视目标的全天时、全天候、非接触、高精度、时空连续的远程监测。
通过远程扫描监测区域表面，获取整个区域范围内的高精度位移量，实现对全区域的连续监测。并通过对扫描结果与预警阈值的对比分析，自动提前预警，以达到提前发现、提前预警、保障安全，降低损失的目的。该产品具有全天时全天候、大范围、高精度等功特点，适用于露天矿山、水利水电大坝、地质滑坡灾害等场景的边坡形变监测。
产品用途
◆ 建筑变形监测；
◆ 边坡变形监测；
◆ 矿山变形监测；
◆ 基坑变形监测；
◆ 大坝变形监测；
产品特点
◆快速部署：仪器部署1分钟左右
◆方便快捷：单人安装操作
◆测量精度：1mm
◆适应性强；全天时全天候
◆使用成本：循环使用
◆安全风险：无需接近被测区
符合规范
◆《CH/T 3020-2018实景三维地理信息数据激光雷达测量技术规程》
◆《 GJB 6692-2009机载合成孔径雷达通用规范》
性能参数
| 结构形式 | MIMO、滑轨式、旋转式 |
| 架设方式 | 支持固定、车载等架设方式 |
| 工作频段 | 5.2-6GHz或24-26GHz |
| 监测信息 | 位移/速度/加速度 |
| 测量距离 | 距离 50-5000可选配 |
| 测量精度 | 形变精度 ≤0.1mm |
| 分辨率 | 0.15m x 7.5mrad（A） |
| 监测范围 | 水平 100° 垂直 40° |
| 监测面积 | 视监测距离而定 |
| 尺寸 | 长x宽x高 140cm x 15cm x35cm |
| 重量 | 小于10kG |
| 供电要求 | 支持市电、发电机、太阳能等供电模式 |
| 监测频率 | 数据刷新率2-300s 可调 |
| 功耗 | 30W |
| 工作温度 | -40℃~60℃ |
| 防护等级 | IP67 |
标准配置
| 序号 | 名 称 | 数量 | 单位 | 说 明 |
| 1 | 雷达主机 | 1 | 台 | 雷达主机 |
| 2 | 显控台 | 1 | 台 | 雷达显控台，和主机通过无线、光纤或网口连接 |
| 3 | 蓄电池 | 1 | 台 | 供电 |
| 4 | 太阳能电池 | 1 | 台 | 供电 |
| 5 | 采集软件 | 1 | 套 | |
| 6 | 监测软件 | 套 |
工程案例
