产品资料与技术参数
钻孔雷达简介：
钻孔雷达是利用隧道超前钻孔进行钻孔雷达反射成像的一种用于确定地下介质分布的 电磁探测技术。钻孔雷达利用雷达发射接收天线放置钻孔中并以一定的速度扫描探测成像， 它向钻孔周围 360°空间发射和接受反射信号。由于电磁波在地下介质中传播时，其路径、 电磁场强度与波形将随所通过介质的电学性质及几何形态而变化，因此，可以根据接收到的 电磁波的旅行时间、振幅、波形和频率等资料来分析和推断介质结构和物理性质。
钻孔雷达是利用隧道超前钻孔进行钻孔雷达反射成像的一种用于确定地下介质分布的 电磁探测技术。钻孔雷达利用雷达发射接收天线放置钻孔中并以一定的速度扫描探测成像， 它向钻孔周围 360°空间发射和接受反射信号。由于电磁波在地下介质中传播时，其路径、 电磁场强度与波形将随所通过介质的电学性质及几何形态而变化，因此，可以根据接收到的 电磁波的旅行时间、振幅、波形和频率等资料来分析和推断介质结构和物理性质。

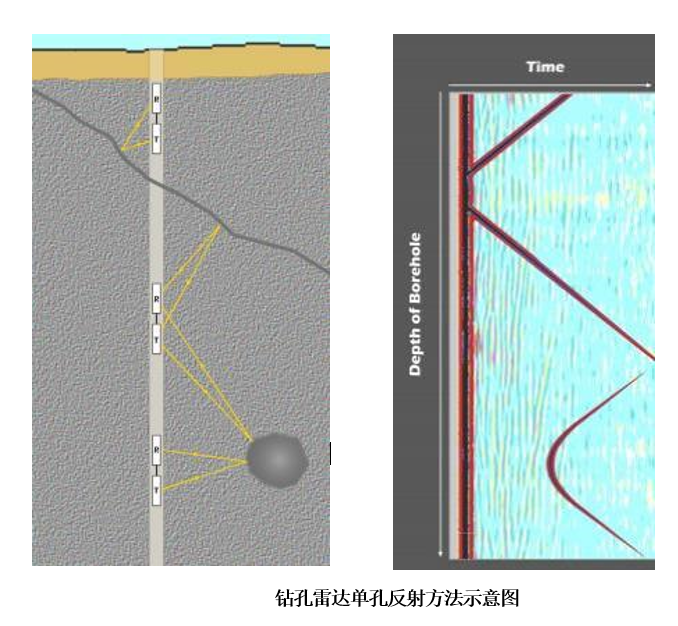

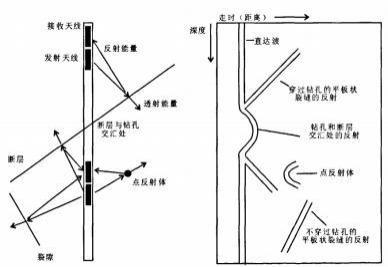

单孔反射测量天线布置和反射特征
产品用途：
适用于矿山、公路、铁路、水利及国防工程的钻孔周围得知探测及隧道地质钻孔超前探 测，钻孔周围半径（0-15m）（钻孔周围半径（0-15m）（探测距离视岩层性质与 探头主频而定 ，100MHz 可测周围半径达 15 米，200 MHz 可测周围半径达 8 米, 400 MHz 可测周围半径达 5 米）。主要探测内容有断裂带探测、空洞探测、含水 层探测、软弱岩层探测和岩层探测等。具体分类如下：
◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；
◆工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;
◆煤矿检测：用于查明矿洞中不良地质体调查；
◆含水地层探测：用于查明地下空间含水层面积、富水区面积计算等。
技术亮点：
本采集系统可满足客户多样化中心频率的定制需求，天线采用双通道一发一收，定向采 集探测区域信息，适合精细化作业要求。
性能参数：
适用于矿山、公路、铁路、水利及国防工程的钻孔周围得知探测及隧道地质钻孔超前探 测，钻孔周围半径（0-15m）（钻孔周围半径（0-15m）（探测距离视岩层性质与 探头主频而定 ，100MHz 可测周围半径达 15 米，200 MHz 可测周围半径达 8 米, 400 MHz 可测周围半径达 5 米）。主要探测内容有断裂带探测、空洞探测、含水 层探测、软弱岩层探测和岩层探测等。具体分类如下：
◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；
◆工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;
◆煤矿检测：用于查明矿洞中不良地质体调查；
◆含水地层探测：用于查明地下空间含水层面积、富水区面积计算等。
技术亮点：
本采集系统可满足客户多样化中心频率的定制需求，天线采用双通道一发一收，定向采 集探测区域信息，适合精细化作业要求。
性能参数：
| BRD钻孔雷达 | |||
| 主机 | 天线频率 | 200MHz/400MHz（可定制频率） | |
| 采样频率 | 0.2-100GHz 可调 | ||
| 时窗范围 | 1ns～20000ns，连续可调 | ||
| 采样点数 | 32～32767 样点/扫描，可选 | ||
| 扫描速率 | 200 线/秒 | ||
| A/D 转换 | 18bit | ||
| 连续工作时间 | ≥8 小时 | ||
| 整机功耗 | ＜18 W | ||
| 信噪比 | 优于 120dB | ||
| 采集时速 | > 60 km/h @ 5 cm 水平采样间距（道间距） | ||
| 最小采样间隔 | 10ps | ||
| 测量方式 | 逐点测量、距离触发测量、连续测量 | ||
| 显示方式 | 伪彩图、堆积波形或灰度图 | ||
| 工作温度 | -40℃~+70℃ | ||
| 工作电压 | 10-15V DC | ||
| 防护等级 | IP66 | ||
| 有线通讯 | 以太网，100Mbps | ||
| 重 量 | ≤7kg | ||
| 测量范围 | 0-15m（100MHz），0-8m（200MHz），0-5m（400MHz） | ||
| 尺寸 | ϕ4cm x 230cm | ||
产品特点：
◆本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低;
◆实现实时数据采集和显示;
◆软件界面简洁，操作简便，上手快;
◆分析软件操作简单，结果判读准确
◆探测精度高，定位准确;
◆内置超大容量电池，续航时间长;
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范：
◆《水电水利工程物探规程 DL/T 5010-2005》 ◆《水利水电工程物探规程 SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《公路工程物探规程 JTG/T C22-2009》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《城市工程地球物理探测标准 CJJ/T 7-2017》
◆ SLT291.1—2021水利水电工程勘探规程
配置清单:
◆《水下工程物探规程 DB34/T 2209-2014》
◆《城市工程地球物理探测标准 CJJ/T 7-2017》
◆ SLT291.1—2021水利水电工程勘探规程
配置清单:
| 序号 | 名 称 | 数量 | 单位 | 说 明 |
| 1 | 天线主机一体机 | 1 | 台 | 中心频率 200MHz或400MHz，非屏蔽 |
| 2 | 实时采集分析软件 | 1 | 套 | 不加锁 |
| 3 | 通讯线缆 | 100 | 米 | 含线缆盘 |
| 4 | 水平推杆 | 50 | 米 | 定制 |
| 5 | 专用充电器 | 3 | 个 | / |
| 6 | U盘 | 1 | 个 | 说明书、软件 |
| 7 | 笔记本电脑 | 1 | 台 | / |
| 8 | 专用包装箱 | 2 | 个 | 主机、线缆 |
| 9 | 深度计数装置 | 1 | 个 | 含深度显示 |
| 10 | 配件 | / | 个 | 接插件、垂直孔导向轮 |
项目案例：

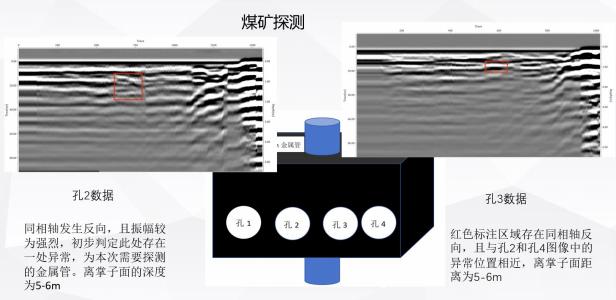

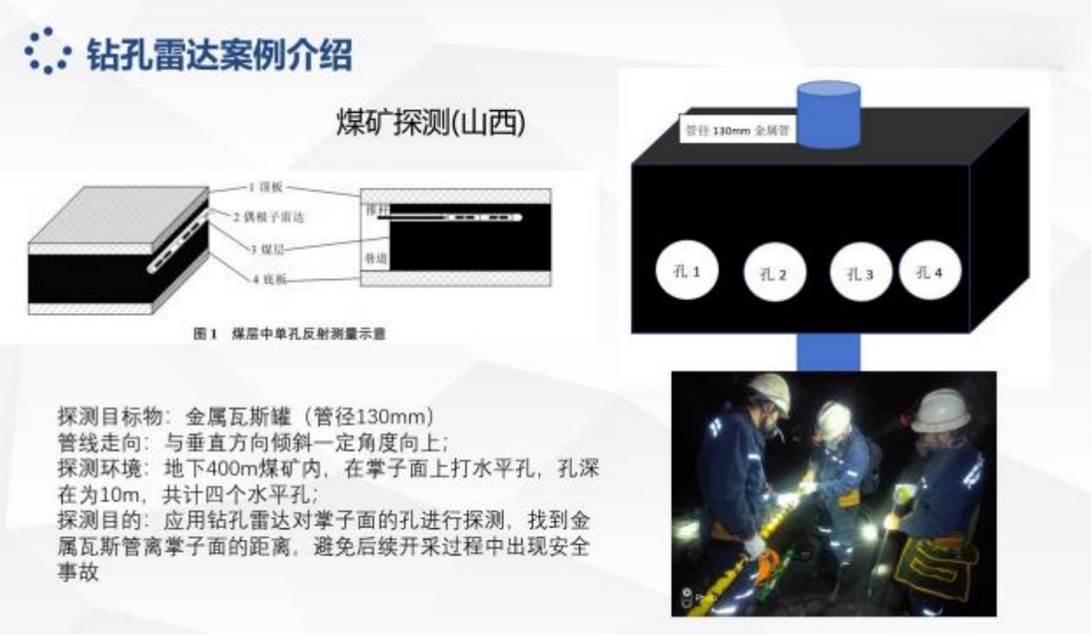

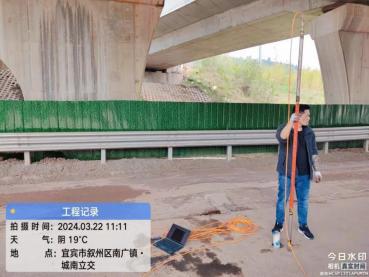

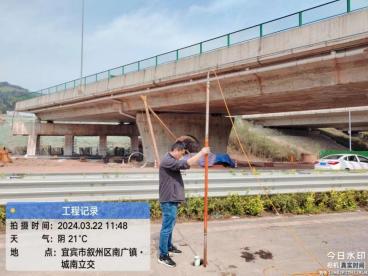

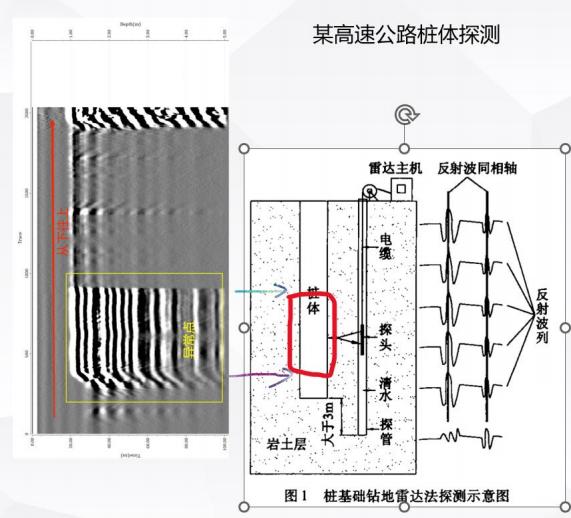

宜宾市基桩钻孔雷达探测
宜宾市基桩钻孔雷达探测

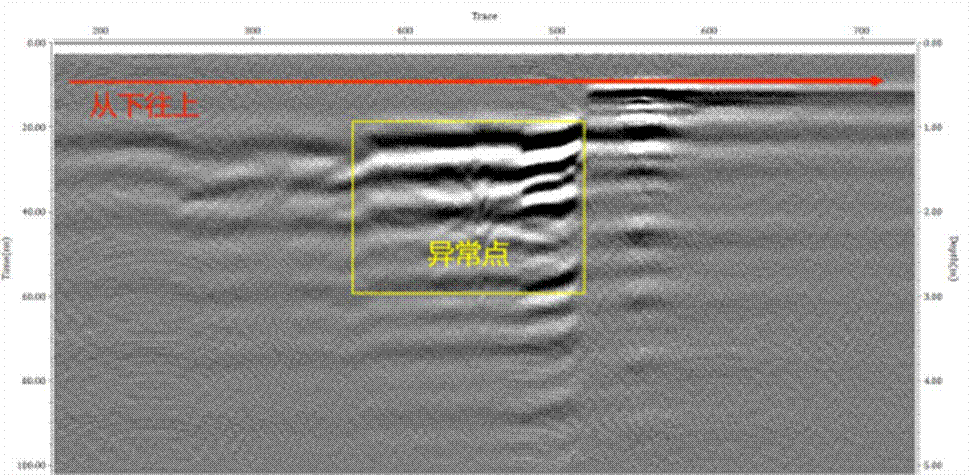

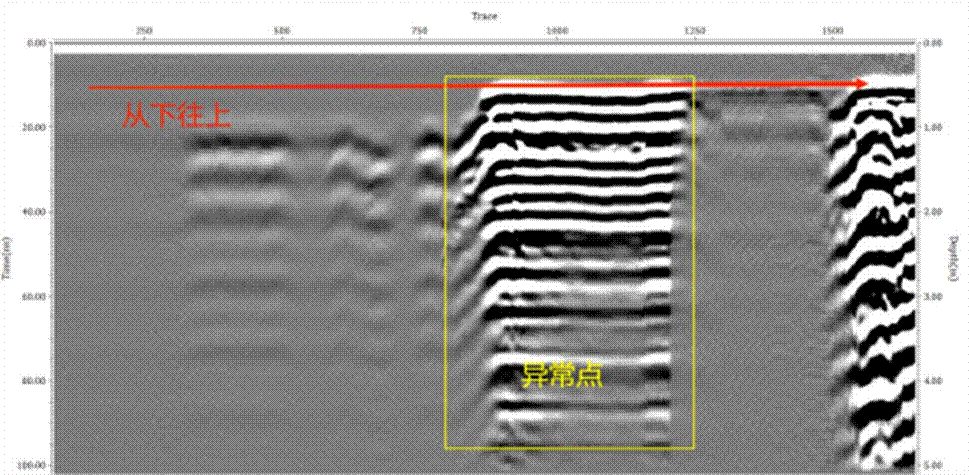

说明：孔深度为 16.7m，测线方向为从下往上，起点位置为 0m，终点位置 为 38.77m，按照计算的得到比例尺为 2.32，上图所示异常起点位置为 11.27m， 异常终点位置为 17.40m，计算可得该段强反射信号区域长度为 2.64m 左右，该 信号顶点离地面距离为 9.21m。根据现场信息初步判断该段强反射信号区域为高 压旋喷桩。
说明：孔深度为 18m，测线方向为从下往上，起点位置为 0m，终点位置为 48.25m，按照计算的得到比例尺为 2.75，上图所示异常起点位置为 25.71m，异 常终点位置为 37.15m，计算可得该段强反射信号区域长度为 4.16m 左右，该信 号顶点离地面距离为 4.03m。根据现场信息初步判断该段强反射信号区域为高压 旋喷桩。

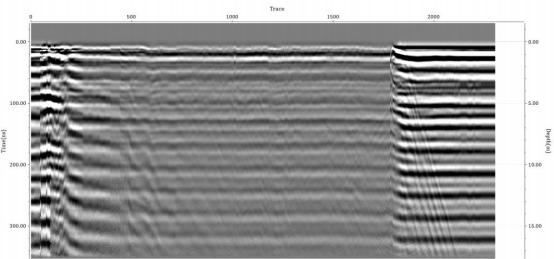

巴东县某处钻孔测试
参数设置：采样点数 384、采样率 2GHz、发射重频 180KHz、采样延时 35ns、 平均次数 8；

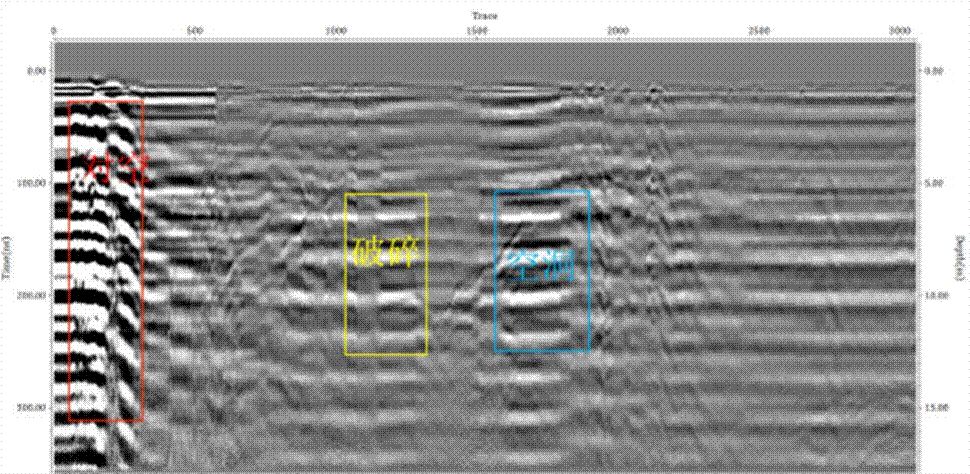

完整岩体
参数设置：采样点数 384、采样率 2GHz、发射重频 180KHz、采样延时 35ns、 平均次数 8；
完整岩体
破碎岩体

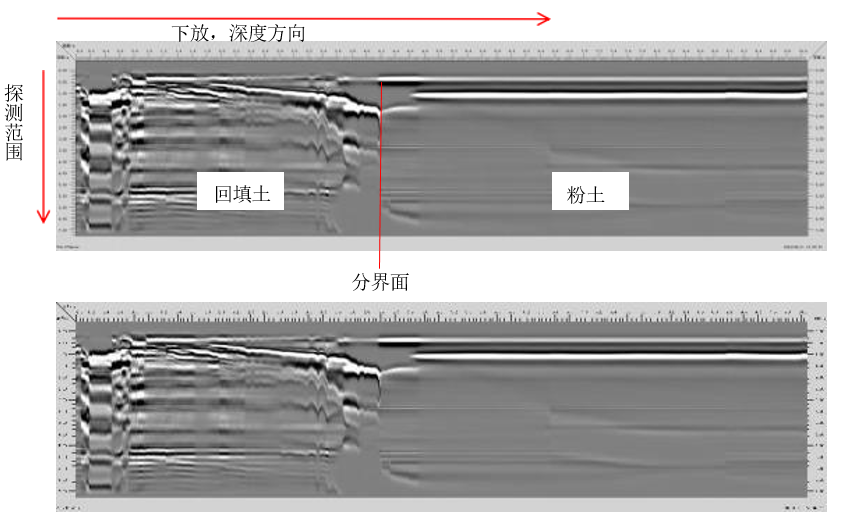

三眼桥福星惠誉测试

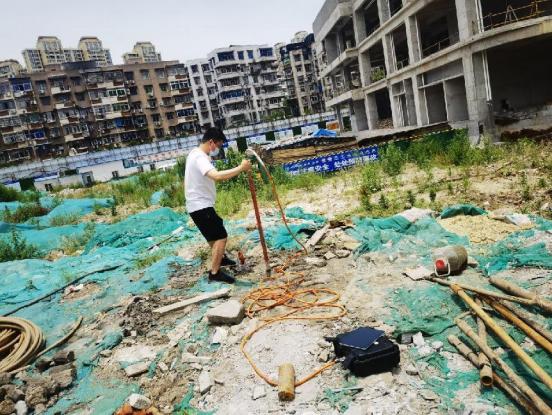

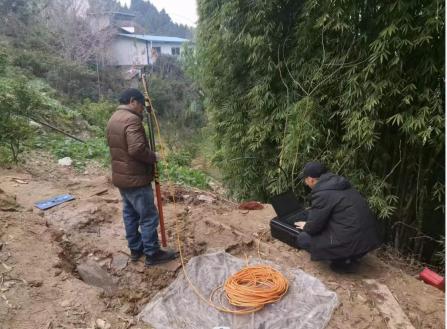

现场施工图片

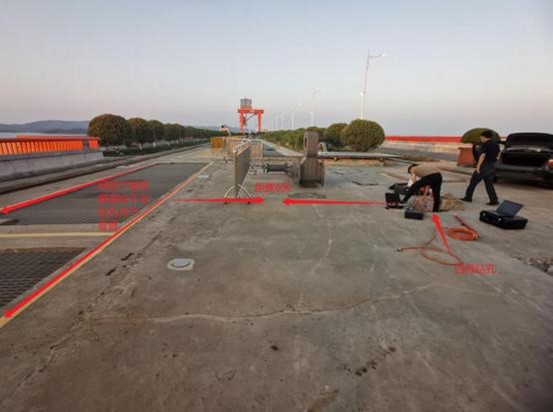

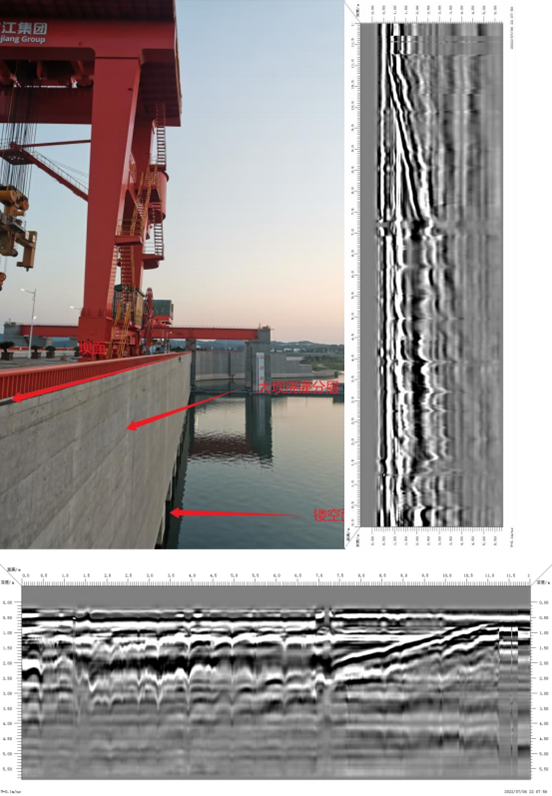

丹江口水库钻孔测试
