产品资料与技术参数
应用领域：水库堤坝渗漏探测、地下岩溶探测、城市大埋深管线探测、采空区探测、水文地质勘察、地质灾害；
产品特点：
1.分体式天线设计，适应更多复杂工况;
2.主机天线采取无线wifi连接方式，内置大容量电池（可拆卸更换），适用复杂的野外工况:
3.主机电压可调（200-2000V），控制发射功率适配更多场景;
性能参数：
| 型号 | GPR-U12.5大深度地质雷达 | |
| 主机 |
天线类型 | 单体非屏蔽天线 |
| 天线频率 | 12.5MHz | |
| 采样频率 | 0.5-50GHz可调 | |
| 时窗范围 | 1ns～20000ns，连续可调 | |
| 采样点数 | 128～32767样点/扫描，可选 | |
| A/D转换 | 18bit | |
| 连续工作时间 | ≥8小时 | |
| 整机功耗 | ＜15 W | |
| 信噪比 | 优于160dB | |
| 叠加次数 | 65535 | |
| 最小采样间隔 | ＜10ps | |
| 测量方式 | 逐点测量、连续测量 | |
| 显示方式 | 伪彩图、堆积波形或灰度图 | |
| 工作温度 | -30℃～+70℃ | |
| 发射瞬时电压 | 100-5000V(可调) | |
| 无线数据传输距离 | 大于50 m | |
| 接收灵敏度 | -120dbm | |
| 无线数据传输距离 | 大于50 m | |
| 脉冲发射频率 | 最大180KHz可调 | |
石嘴山市非屏蔽雷达实测案例

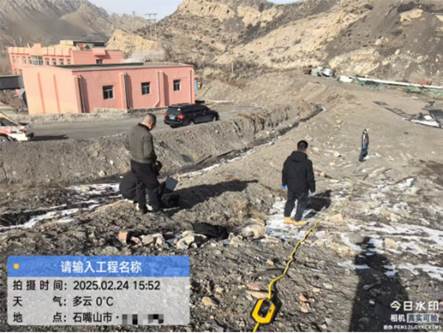

探测要求：采用12.5M频率在煤矿主井口上方探测；
探测目的：

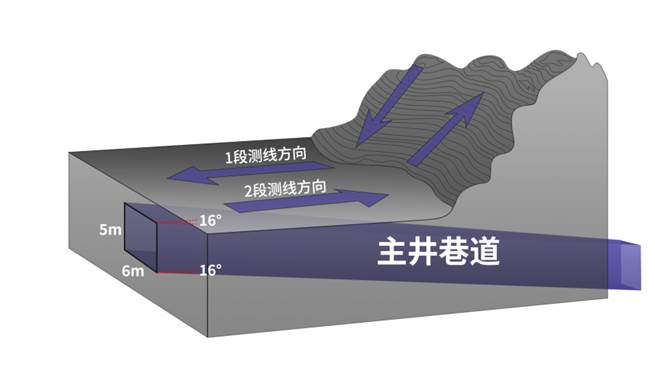

现场说明：主井从地面向下以＜16°的倾斜角延伸，主井长度为300m左右，垂直高度为100m左右，本次探测是从井身往井口方向探测，主井上方覆盖层为基岩。
（三维图待换）

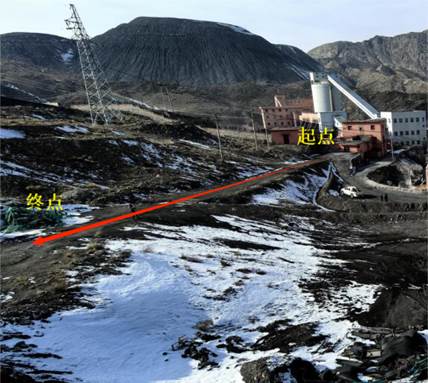

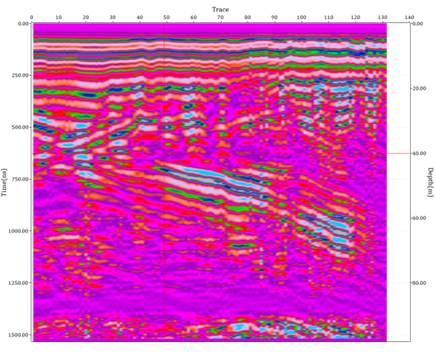

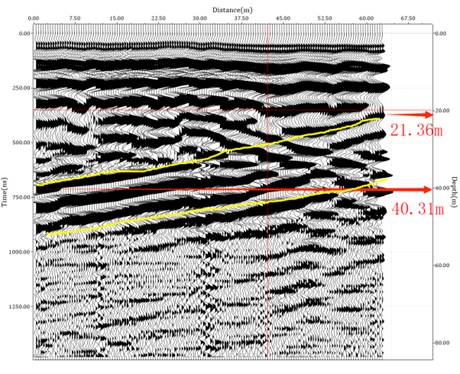

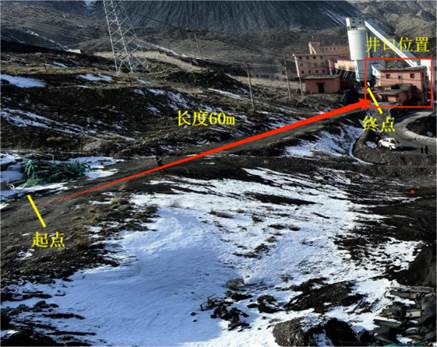

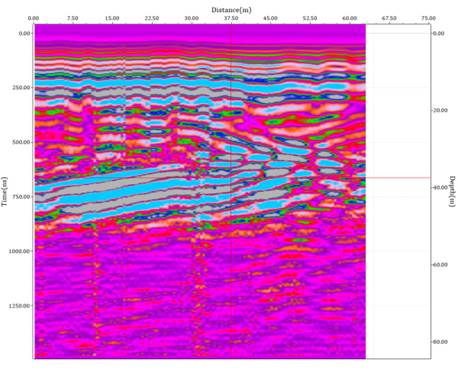

1线段测试：分析数据得到，黄色标注区域同相轴连续，且雷达信号二次波明显，结合现场情况，初步判定此处为主井口反射信号。起点位置深度为40.31m，终点位置深度为21.36m，高程差为18.95m，水平测线长度为63m，计算此雷达同相轴信号的倾角为17°。

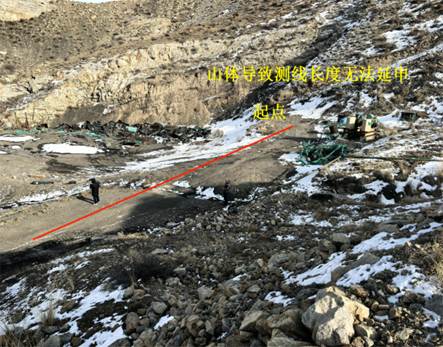

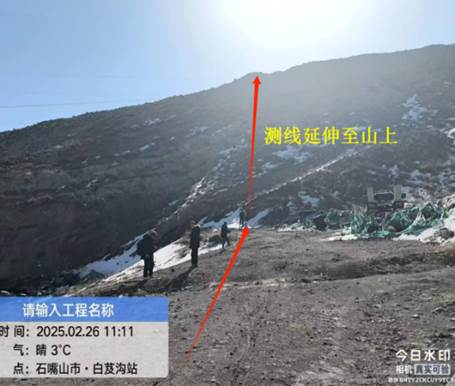

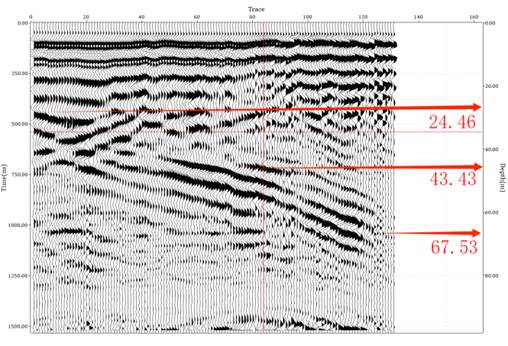

2线段测试结果：分析数据得到，黄色标注区域同相轴连续，且雷达信号二次波明显，结合现场情况，初步判定此处为主井口反射信号。起点位置深度为24.46m，山体与平地交汇处 深度为43，43m，终点位置深度为67.53m，水平位置高程差为18.97m，计算此雷达同相轴信号的倾角为17°。
