GPR系列地质雷达100MHz（非屏蔽天线）

产品用途：
适用于地质灾害评估和治理、工程勘查设计相关项目；工程勘察、隧道检测等领域，用于检测或查明地下一定深度内的构造及目标体信息。具体分类如下:
◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；
◆隧道检测:用于隧道超前预报、检测隧道施工质量等；
产品特点：
◆本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；
◆主机和电脑无线连接，操作便捷；
◆实现实时数据采集和显示；
◆软件界面简洁，操作简便，上手快；
◆多频段天线可选，应用范围广；
◆分析软件操作简单，结果判读准确；
◆探测精度高，定位准确；
◆内置超大容量电池，续航时间长；
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

符合规范：
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准CJJ/T 7-2017》
◆《城市地下管线探测技术规程CJJ 61-2017》
◆《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
◆《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
◆《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
◆《公路工程物探规程JTGT 3222—2020》
性能参数：

型号		GPR-U100大深度地质雷达
主机	天线类型	单体非屏蔽天线
	天线频率	100MHz /200MHz （可定制）
	采样频率	0.5-50GHz可调
	时窗范围	1ns～20000ns，连续可调
	采样点数	128～32767样点/扫描，可选
	A/D转换	18bit
	连续工作时间	≥8小时
	整机功耗	＜15 W
	信噪比	优于160dB
	叠加次数	65535
	最小采样间隔	＜10ps
	测量方式	逐点测量、连续测量
	显示方式	伪彩图、堆积波形或灰度图
	工作温度	-30℃～+70℃
	发射瞬时电压	100-5000V(可调)
	无线数据传输距离	大于50 m
	接收灵敏度	-120dbm
	无线数据传输距离	大于50 m
	脉冲发射频率	最大180KHz可调
	整机重量	6.5kg

深度适用范围：

天线频率	应用场景	可达深度
100MHz	灰岩、花岗岩溶洞探测	0-35 米
	地质分层	0-30 米
	隧道超前预报	20-30 米
	路基检测	0-15 米

技术指标:
1、型号：GPR-U100大深度地质雷达
2、天线频率：GPR-U-100MHz
3、采样频率：0.5GHz-50GHz可调
4、工作方式：冲击体制
5、通道：一发一收，可拓展两发两收或多发多收
7、时窗范围：1ns~20000ns，连续可调
8、采样点数：128-32767样点/扫描，可选
9、扫描速率：200线/秒
11、动态范围：≥160dB
12、灵敏度：≥-120dBm
13、A/D转换：18bit
14、连续工作时间：≥8小时
15、整机功耗：<15W
16、信噪比：优于160dB

附件3:测试案列:
案例一：地下暗河及溶洞探测
设备：大深度地质雷达GPR-U100

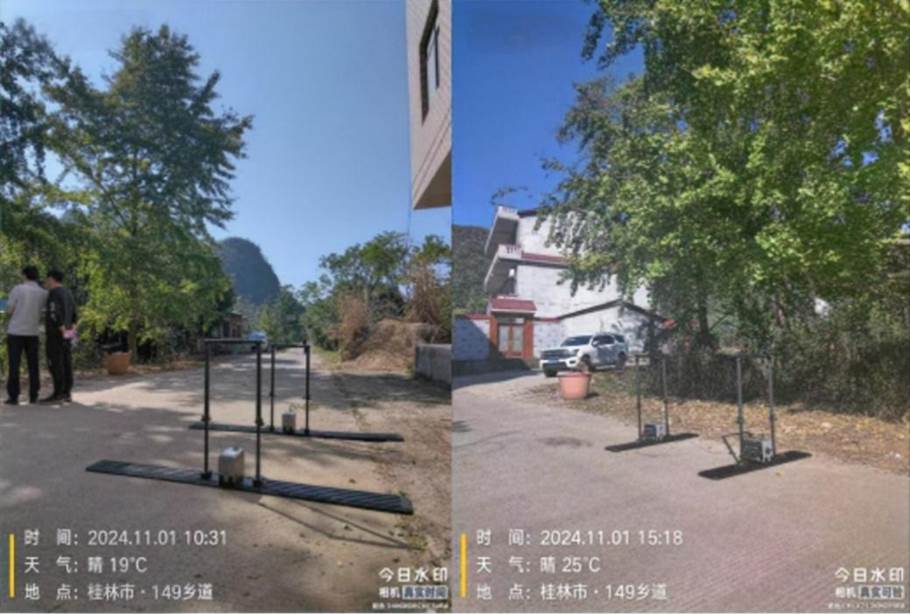

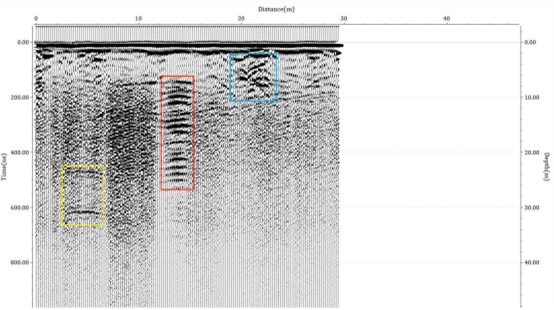

说明：桂林某地区进行岩溶探测。探测所用设备为我公司推出的大深度低频设备 GPR-U。经探测，在探测所得数据中，红色方框标注区域为大型溶洞，深度为 4.8m，黄色方框标注区域为地下暗河区域，深度在 16m 左右。溶洞位置和 地下暗河为与前期客户微动 HVSR 法探测所得数据高度吻合。

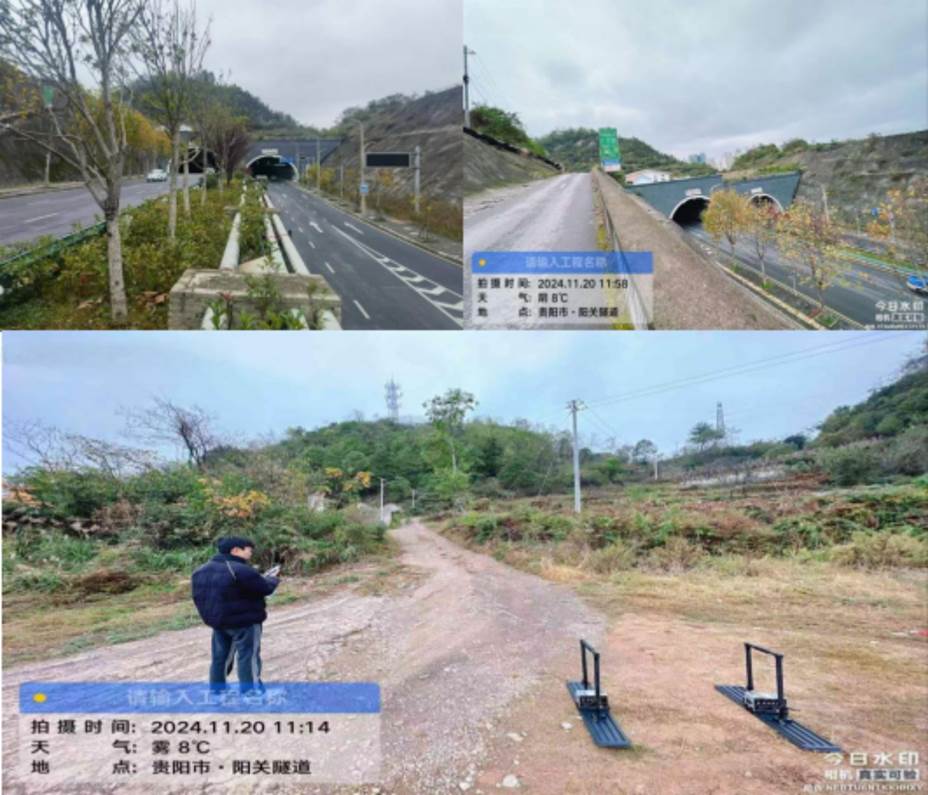

案例二：野外岩溶探测
设备：大深度地质雷达 GPR-U50

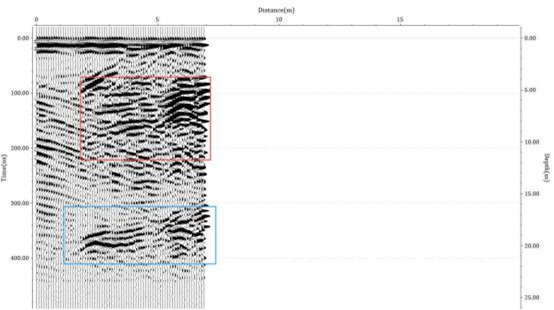

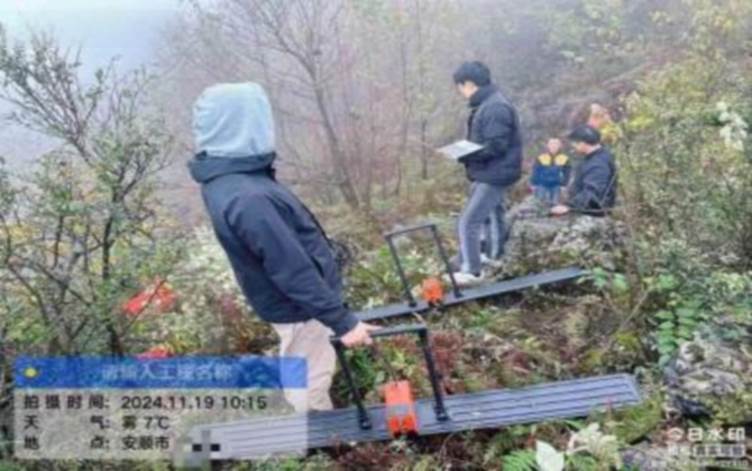

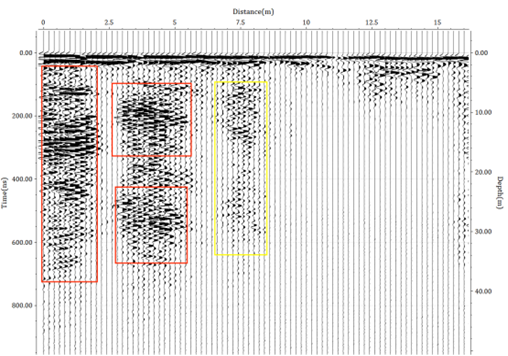

说明：贵州某地大深度溶洞探测。探测所用设备为瑞科科技公司自主研发GPR-U 型雷达。上图为探测所得数据图像，图像中红色方框标注区域存在大 型溶洞，深度分别在 10m、25m 左右，黄色方框标注区域为岩体破碎。

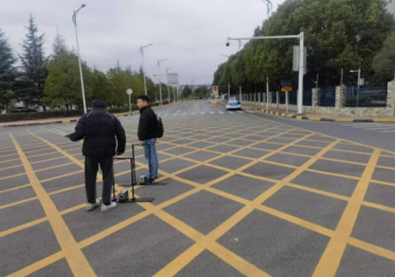

案例三：地铁隧道探测
设备：大深度地质雷达GPR-U50

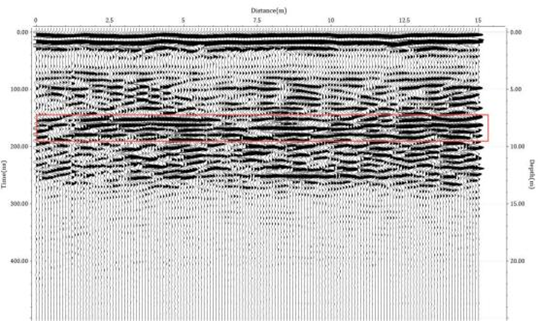

说明：贵州龙洞堡国际机场地下地铁隧道探测。根据探测所得数据可知，在 8m 左右雷达信号同相轴呈连续状态，且信号振幅强，底部多次反射明显，根据现场 资料可知，与地铁隧道实际深度一致。
