产品资料与技术参数
产品用途
RK-UCT阵列超声成像仪适用于混凝土构件单面无损检测，可对构件内部缺陷和厚度进行成像分析。
- 桥梁工程：套筒注浆饱满度、预制构件内部缺陷检测。
- 隧道施工：衬砌厚度以及孔洞、裂隙、蜂窝、衬砌背后脱空等缺陷检测。
- 水利及基础设施：水坝坝体内部缺陷、挡土墙结构完整性检测。
- 其他场景：仅能从构件单侧测量厚度，或检测表面不平整结构内部的场景。
产品特点
- 便捷：体积小、重量轻，操作简单，采用单面检测方式。
- 高效：操作响应速度快，单点测试时间小于1秒。
- 自适应：独立弹簧悬架结构，可适应不平整检测面，无需耦合剂。
- 高分辨率：通过横波主导检测提升对微小缺陷的分辨能力。
- 三维成像：检测完成后可形成三维图像，直观显示构件内部情况。
符合规范
- 《装配式住宅建筑检测技术标准》JGJ/T 485-2019
- 《装配式混凝土结构套筒灌浆质量检测技术规程》T/CECS 683-2020
- 《超声波检测混凝土缺陷技术规程》T/CECS 21-2024
- 《装配式混凝土结构套筒灌浆饱满度检测技术规程》DBJ52/T 105-2021
设备参数
| 参数类别 | 参数项目 | 指标 |
|---|---|---|
| 探头参数 | 通道数 | 8 |
| 探头数 | 24 | |
| 工作频率 | 40-60 kHz | |
| 检测参数 | 素混凝土最大探测深度 | 1750 mm |
| 厚度最大精度 | ±(0.05 × X + 10) mm，X为测得的厚度值 | |
| 波速范围 | 1000-4000 m/s | |
| 测试时间 | <1 s | |
| 物理参数 | 通信方式 | WiFi或有线 |
| 电压 | 12 V | |
| 连续工作时长 | >8 h | |
| 工作温度范围 | -10℃至+50℃ | |
| 重量 | 4 kg | |
| 尺寸 | 361 × 111 × 122 mm |
检测原理

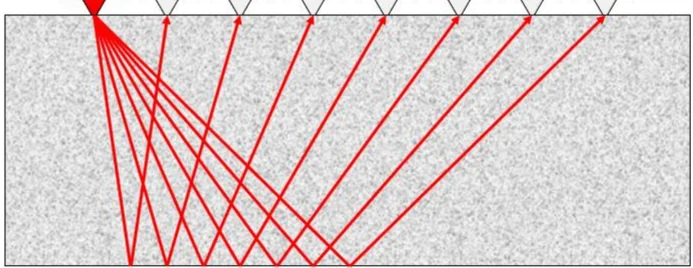

设备采用超声脉冲回波法。压电传感器在构件表面产生弹性波，声波传播至混凝土内部不同声阻抗介质的边界时发生散射或反射；设备记录返回信号，并结合已知波速分析目标深度和构件厚度。

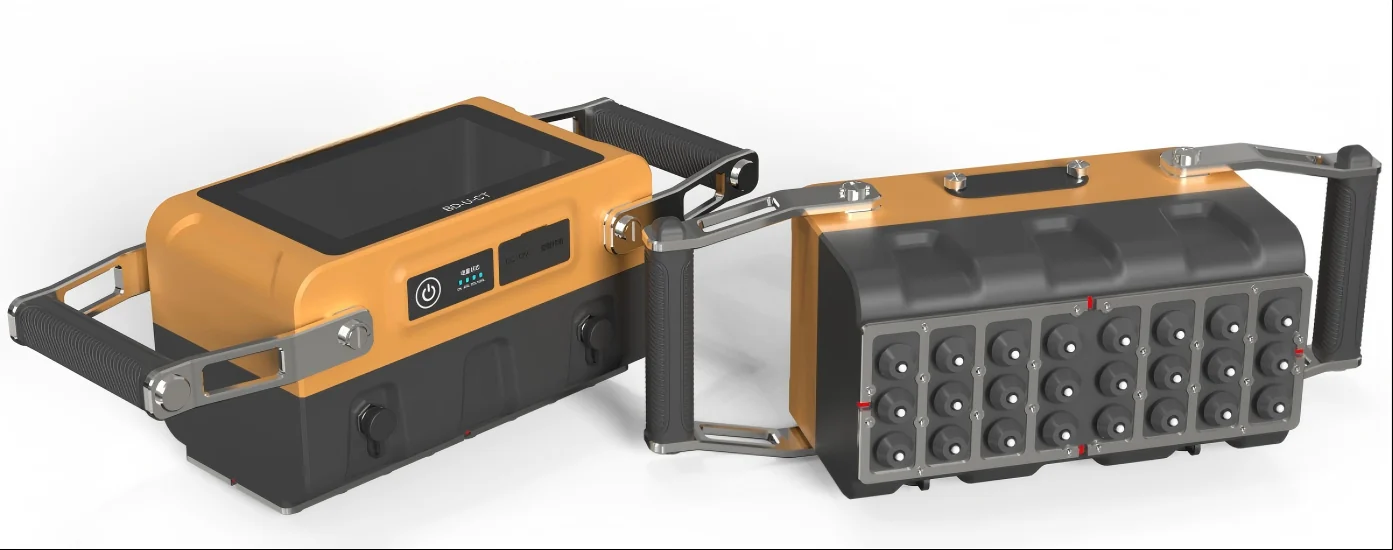

探头按3 × 8排列，一列3个探头组成一个通道，共8个通道。设备采用全采集方式：每个通道依次发射，其余通道接收，单次采集可获得56道A-Scan数据。
设备结构与操作

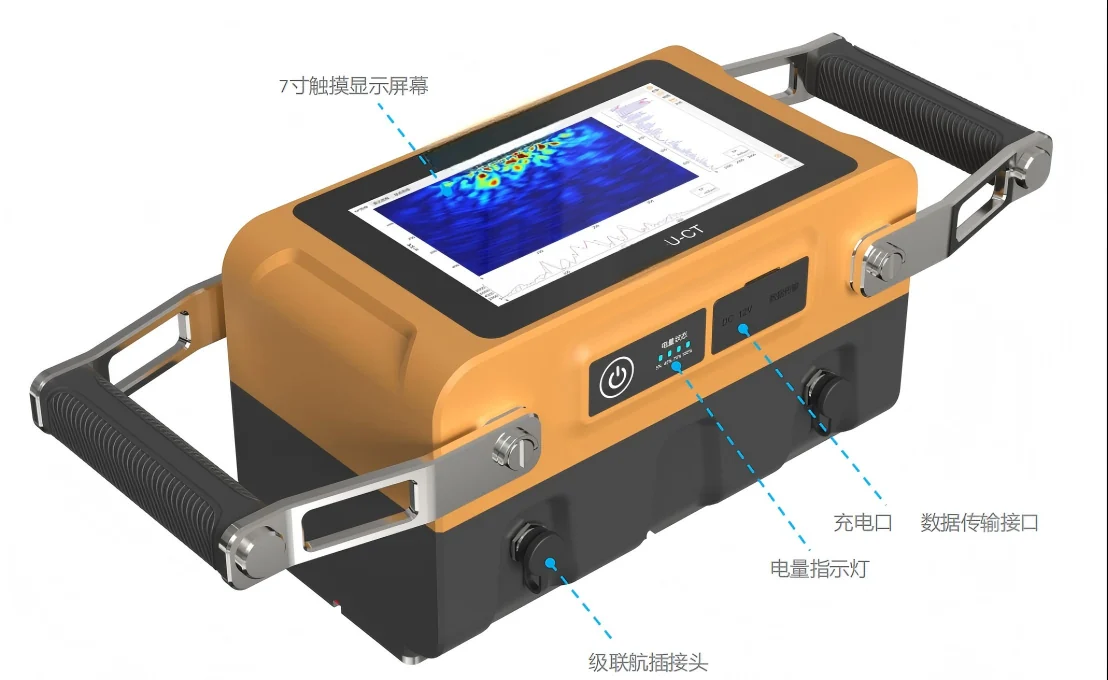

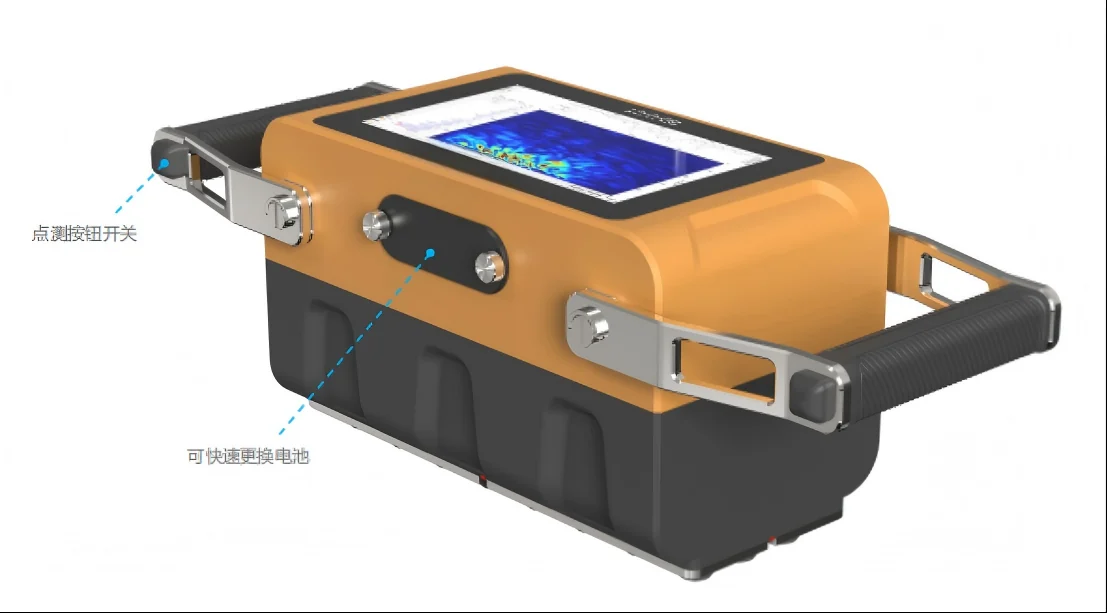

设备配备7英寸触控显示屏，可将数据传输至电脑，并在配套处理软件中进行数据处理和标注。内置可充电电池，连续工作时间大于8小时，并支持快速更换电池。机身两侧设有把手，点测按钮位于把手端头，便于现场按压采集。

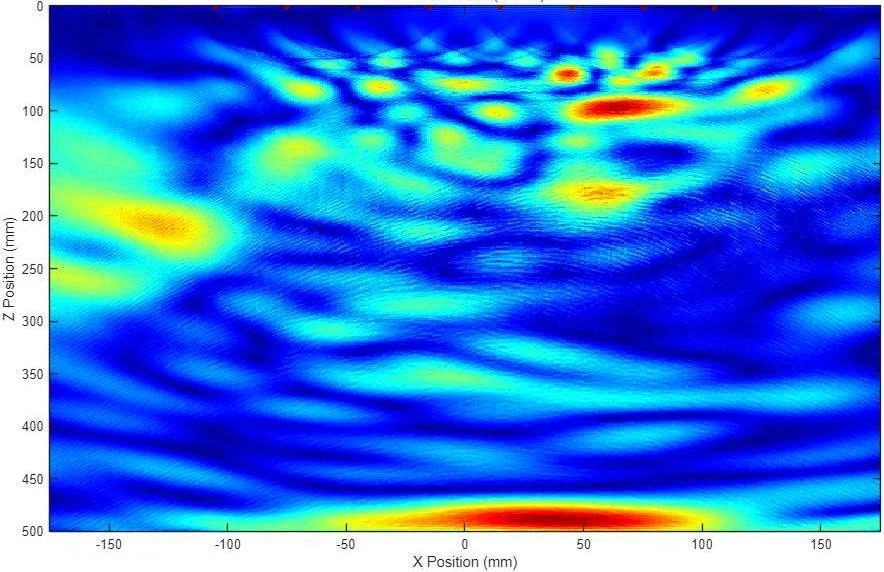

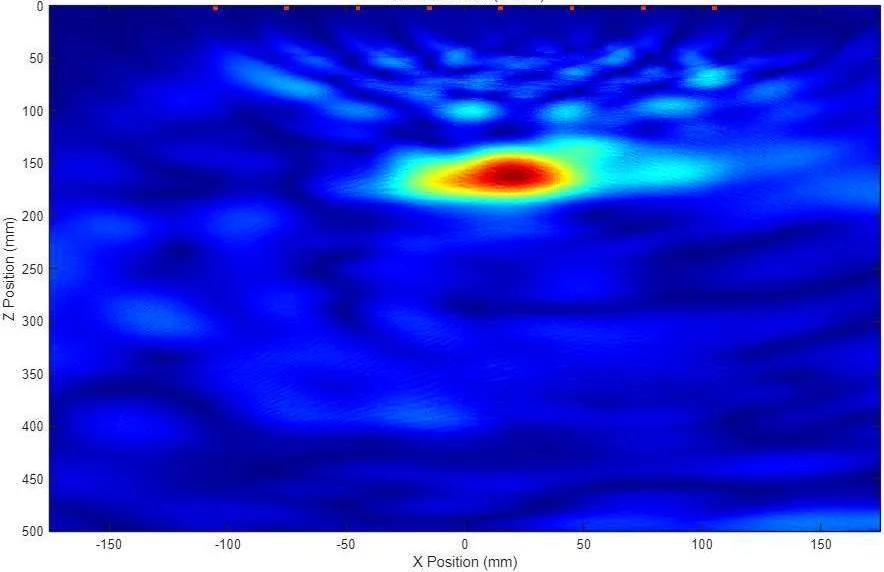

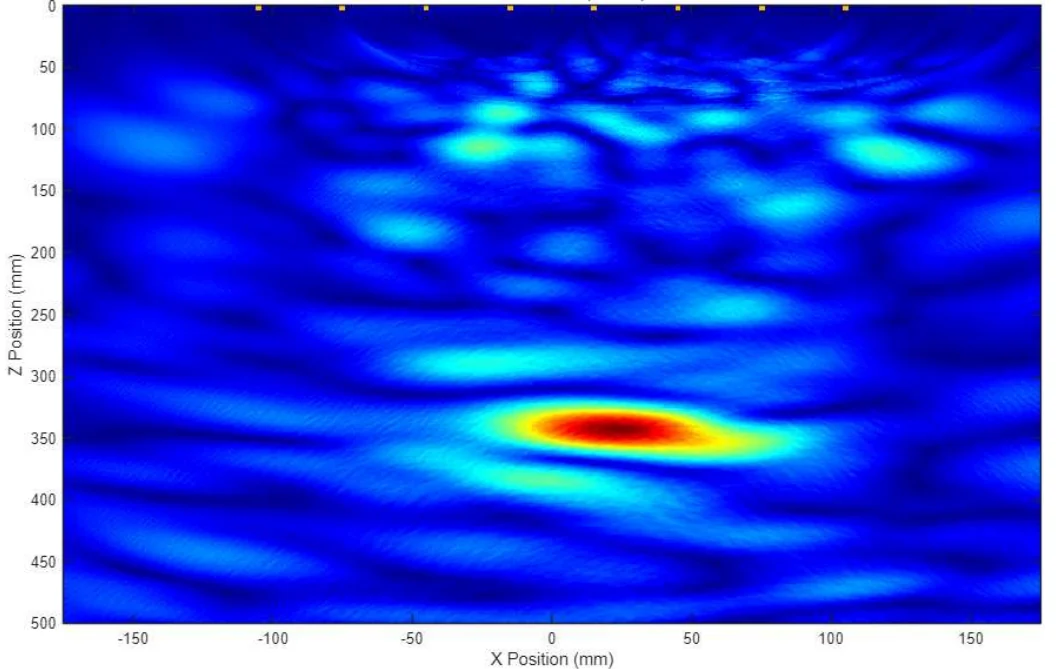

实测数据示例
以上参数和图像依据《阵列超声扫描仪2025》产品资料整理。现场检测效果与构件材料、表面状态、波速设置及缺陷条件有关，正式选型和检测方案请结合项目要求确认。
