产品资料与技术参数
外墙保温层脱空无损检测仪
一．产品概述
建筑外墙保温系统为一种复合构造层，出现脱落现象一般在不同构造层交界处，如粘结层与基层之间、保温层与粘结层之间、抹面层与保温层之间，常见的脱落现象主要出现在保温板脱落和抹面层脱落两种。该产品主要针对外墙保温层缺陷（脱空或脱落）进行检测。二．适用范围
可适用于建筑外墙保温层缺陷（脱空或脱落）检测。三．产品优势
u 操作快速便捷，测试精度高；u 系统抗干扰能力强；
u 可具备智能化人机交互功能；
u 可平面成像；
四．仪器参数
- 平台：一体嵌入式平台；
- 操作系统：windows ；
- 信号传输方式：有线传输；
- 噪声处理：平滑、滤波、BPF、EMD等机能 ；
- 测试内容：外墙保温层缺陷（脱空或脱落）检测；
- 测试方法：振动法；
- 可接收信号通道数：2通道，两个通道功能可互换，即可作为触发通道也可作为接收通道；
- 工作温度：-30～50℃；
- *采样精度：物理 24位；
- *最大采集频率：每独立通道1000KHz,且可调；
- *最小采样间隔：1us，可调；
- 测试信号：振动信号；
- 统计处理：平均、偏差处理；
- 信号处理：积分处理、频谱分析、相关分析；
- 信号输入模式：双通道同时支持IEPE和直流，且能双通道能同时使用；
- 信号放大/缩小：测试波形支持鼠标放大/缩放 ；
- 频响范围：1kHz-70kHz；
- 动态范围：80dB；
- 传感器系统共振频率：60KHz；
- 系统噪声：小于20μv ；
- 检测系统幅值相对误差：小于1%；
- 声信号测量相对误差：小于0.5%。
五．测试原理

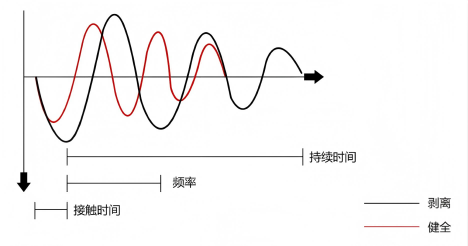

振动法主要通过冲击诱导测试对象的振动特性（频率及持续时间）来测试、评价混凝土结构物的剥离情况。
六．检测对应标准
（1）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；（2）《既有建筑外墙保温薄抹灰系统质量评估技术规程》（DB65/T 8007-2024）。
七．产品配置表
| 外墙保温层脱空无损检测仪 | ||||
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 一、硬 件 部 分 | ||||
| 1.1 | 仪器主机 | ITP-C | 1台 | |
| 1.2 | 仪器专用充电器 | CPWR | 1个 | |
| 1.3 | 加速度传感器 | / | 1个 | |
| 1.4 | 激振锤 | JZ-10 | 1个 | |
| 1.5 | 激振锤 | JZ-17 | 1个 | |
| 1.6 | 激振锤 | JZ-28 | 1个 | |
| 1.7 | 激振锤 | JZ-40 | 1个 | |
| 1.8 | 信号线缆 | JZ-L-5 | 2根 | |
| 1.9 | 钢卷尺 | 1把 | ||
| 二、软 件 部 分 | ||||
| 2.1 | 外墙保温层缺陷测试系统 | V1.0 | 1套 | |
| 三、附 件 部 分 | ||||
| 3.1 | 使用说明书 | / | 1本 | |
| 3.2 | 保修卡 | / | 1份 | |
| 3.3 | 合格证 | / | 1份 | |
