产品资料与技术参数

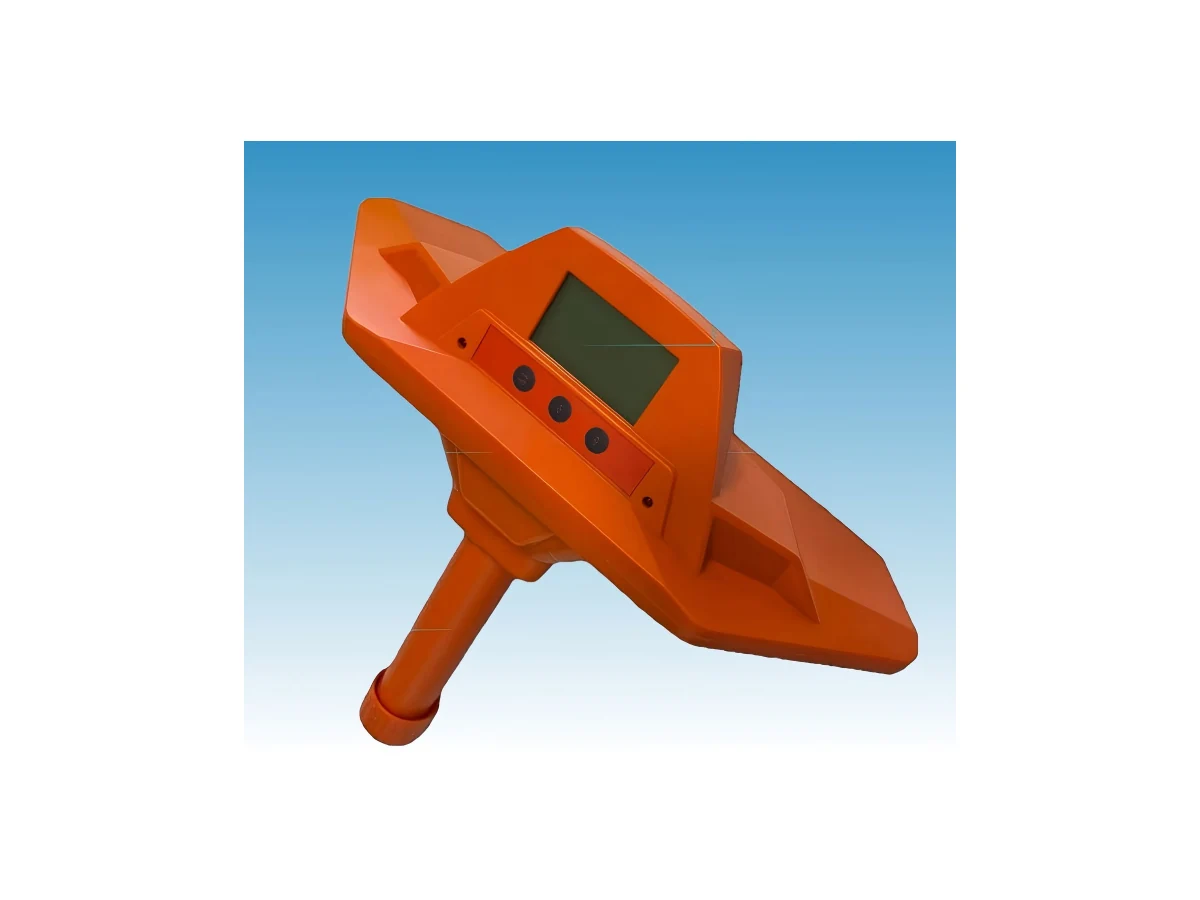

产品介绍
管线智能探测仪是一体式便携设备，资料标注其利用高频电磁波在地下传播和遇到介质差异后产生反射的特性，辅助识别地下非金属管线的位置、走向和大致埋深。
- 适用于PE、PVC、水泥、玻璃钢等非金属管线探测。
- 可用于沙漠、河道、山区、隧道及多种路面环境下的土壤差异检测。
- 可在不开挖、不连接管线、不连接示踪线的条件下进行单人操作。
- 资料显示可从船只上辅助探测水下土壤变化。
工作原理与使用条件
产品资料标注设备发射天线发射2.45 GHz电磁波，接收天线捕捉反射信号，智能分析软件根据反射差异辅助判断管线位置和走向。探测效果会受到工作环境、基底类型、土壤湿度和目标条件影响。
为提高探测准确性，资料提出以下操作条件：
- 探测仪应垂直、平行于管道上方操作。
- 地下目标应具有相对一致的材质特性。
- 地下目标长度应超过天线长度。
产品特点
- 便携操作：一体式设计，设备总重在2 kg以内，可单人单手操作。
- 无需示踪线：无需连接被测管线或示踪线，适用于非金属管线辅助定位。
- 激光定位：配有激光定位点，便于标记管线具体位置。
- 界面直观：屏幕可显示转动角度、增益档位、信号变化及两侧信号强弱。
- 续航支持：内置电源满电工作约4-5小时；资料标注连接10000 mAh充电宝后可使用10-15小时。
- 机身防护：采用PC加ABS工程外壳，增强抗冲击和耐震能力。
技术参数
| 参数项目 | 资料标注 |
|---|---|
| 探测原理 | 电磁反射原理 |
| 发射频率 | 2.45 GHz |
| 探测精度 | 配合激光定位点，无干扰条件下资料标注可控制在±10 cm内 |
| 探测材质 | PE、PVC、水泥、玻璃钢等非金属材质 |
| 探测深度 | 0-16 m；原理页另注明理论最大深度可达20 m |
| 探测大小 | 资料标注最小可识别1 mm突变变化 |
| 接收天线 | 智能计算方式控制信号接收方向，保持与接收器垂直 |
| 接收屏幕 | 显示转动角度、增益档位、伸缩式信号变化及两侧强弱 |
| 工作温度 | 30-70℃（按资料原文） |
| 存储温度 | 45-55℃（按资料原文） |
| 设备总重 | 2 kg以内 |
| 软件版本 | VER431 |

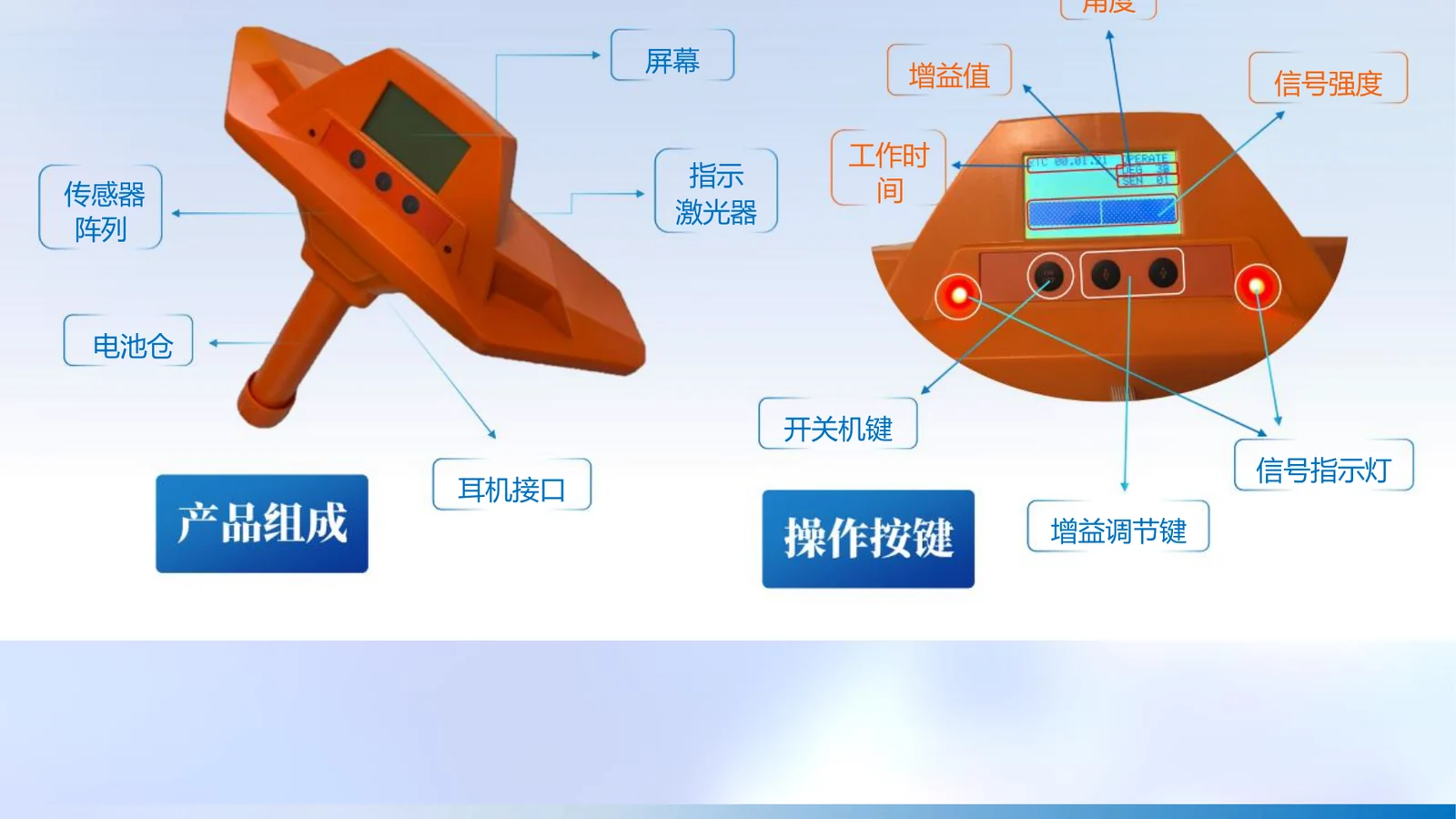

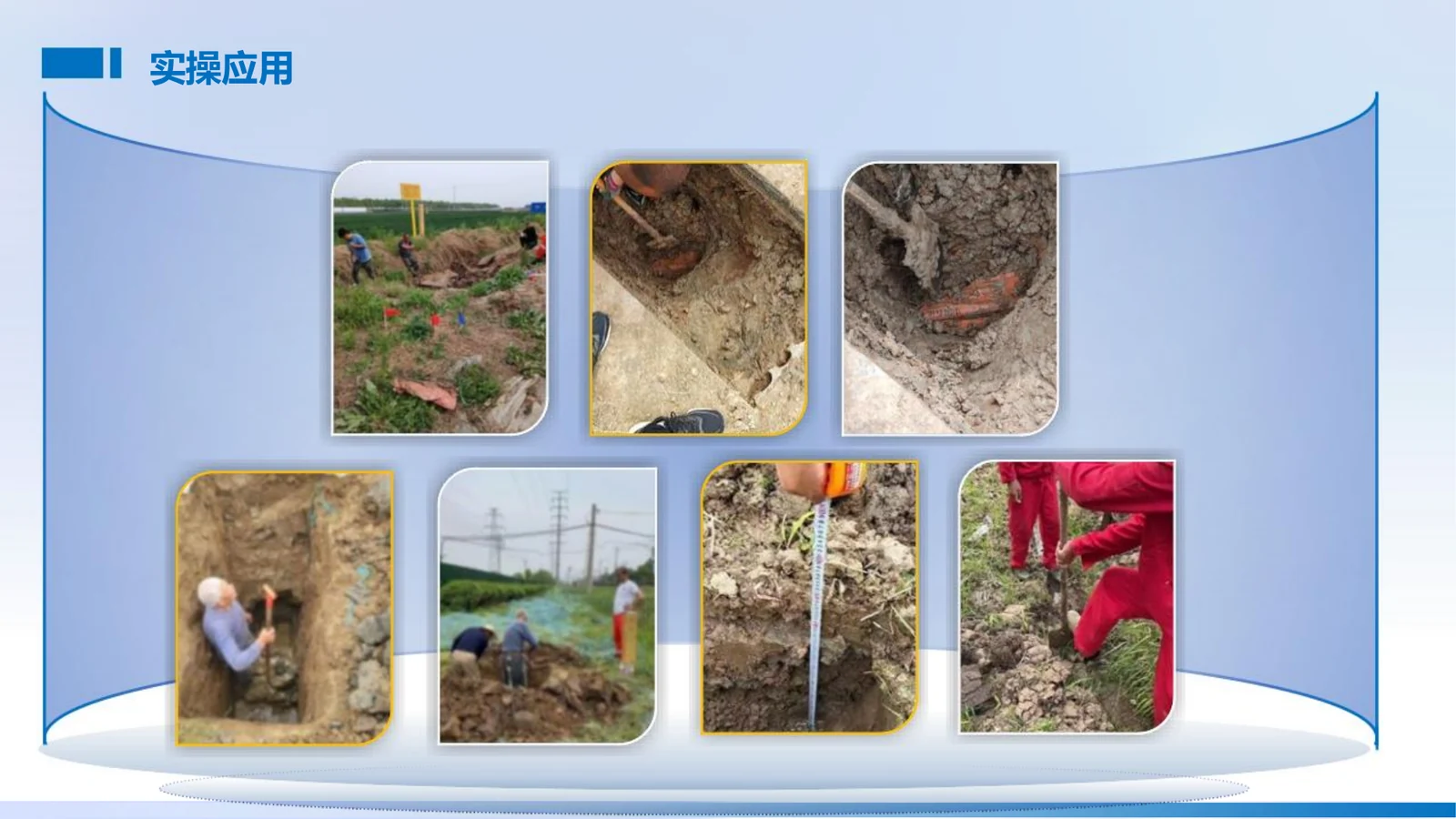

设备组成与实操应用
操作演示视频
以下视频分别介绍设备使用方法和现场实际操作过程。视频默认不自动播放，点击播放器即可观看。
以上原理、参数和图片依据《智能管线探测仪》产品资料整理。探测深度和定位效果受土壤湿度、介质差异、目标尺寸、埋设环境及现场干扰影响，资料参数不能替代具体项目的现场验证和正式技术协议。
